上海日成電子RCCN為全球需求者提供超過五千種規格以上高質量配線器材:閉端端子,壓線帽,彈簧螺式接頭,接線夾,閉端端子工具。滿足您不同的保護電線需要,讓您的設計方案更完美,達到最佳效果!

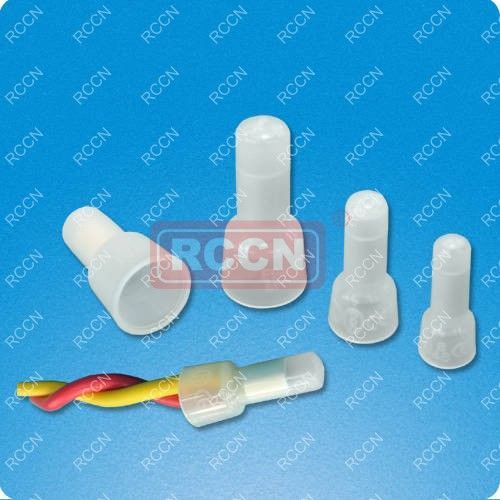

日成CE型閉端端子

外殼材質: UL合格之NYLON66(本色),防火等級94V-2。
用       途: 日成閉端端子適用於電機、電器中電線接點用。燈飾等制品優良耐熱接線器。
用       法: 使用時先將電線尾部外皮剝去,然後再插入端子中,用夾線工具日成YYT-1壓著即可。
特      點: 外殼為尼龍成型,內部管特長,增加電線壓接范圍使更良於導電,并更能夾住電線,即使強烈振動亦不脫落。
另備銅管型號例:CE-2銅
目錄頁碼:B54

AWG與mm² (平方數)對照表	AWG	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32
AWG與mm² (平方數)對照表	mm²	33.4	20.8	13.2	8.4	5.3	3.3	2.1	1.3	0.83	0.52	0.33	0.21	0.13	0.08	0.05	0.03

型號 Item No.	長度 L	高度 H	金屬內徑 A	寬 B	適用電線范圍Suitable Wires			包裝 Packing
型號 Item No.	長度 L	高度 H	金屬內徑 A	寬 B	平方線mm2	AWG	股線 Strang	包裝 Packing
CE-1	7.5	18.0	2.6	6.2	1.25	22-18	最小2條#22號線最大2條#18號線	1000pcs
CE-2	7.5	19.7	3.0	7.9	2.0	22-14	最小2條#18號線最大2條#18號線	1000pcs
CE-5	8.5	25.5	4.0	10.5	5.5	22-10	最小2條#18號線最大3條#16號線	500PCS
CE-8	9.5	27.7	5.3	12.4	8.0	16-10	最小2條#16號線最大3條#16號線	500PCS
