日成：上海日成電子 >> 日成環保PVC線槽灰色 VDRF&HVDRF

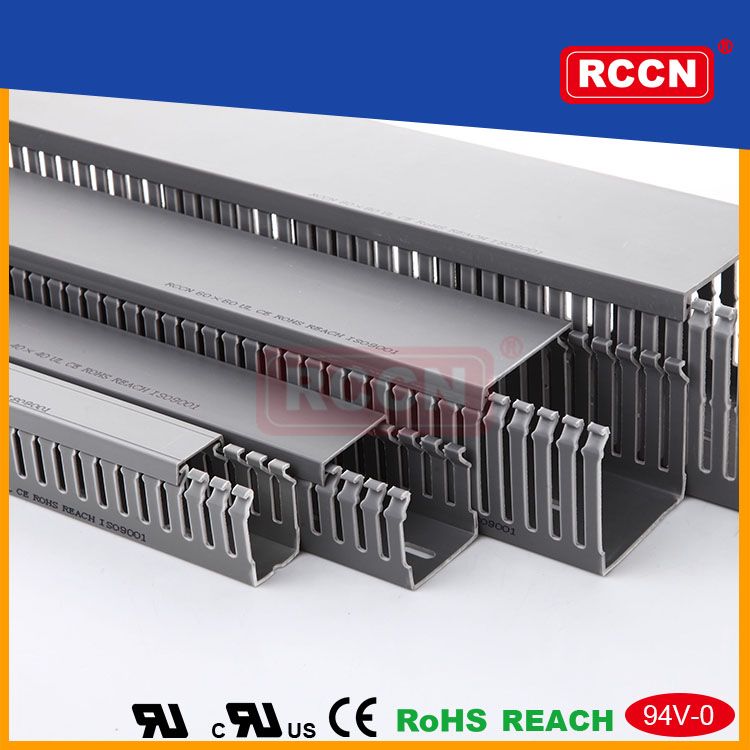

日成環保PVC線槽灰色 VDRF&HVDRF

產品材質:采用低鹵素高韌性硬質PVC料制成,環保無污染,不含鉛等有毒物。
產品認證:美國UL/CUL:E306674 歐洲CE 歐洲環保RoHS,REACH,鐵道阻燃低煙。
防火等級:UL94V-0,低煙微鹵,遇火不燃燒,防火性及絕緣性特佳。
產品構造:由槽底及槽蓋組成,底槽兩側設有出線孔。
顏色 :灰色.白色.藍色.黑色(另可做灰白色,淺灰色,桔紅色,米黃色)
工作溫度 :靜態-40°C持續高溫至70°C。(另備耐高溫至110°C線槽)
使用方法:先將底槽固定,將所要配的線裝入槽內,蓋上槽蓋即可。
產品特性 : 1.反扣式槽蓋與槽體設計組合後絕不脫落,且接合面平滑,不割傷手及擦損附近配線。2.配線槽70°C內不易斷裂,變形,變色,裝配省時便利。3.出線孔低、組合容易、拆卸簡單、易于配線。
更多選擇:量大可按需求生產所需規格或定制長度.例:VDR8080F(L=1.7M)
以槽蓋槽底組合后外部寬高為準
表格如沒有你所需要的規格，我司可以開發設計供應！
推薦：灰色為常規庫存產品,其它顏色有起訂量要求。*交期待確認。
標準長度：2米/支
目錄頁碼:C1-C4

型號Item No.				寬高 WH	孔寬 Q	齒寬 P	電線容量以2.0平方計算	裝箱/M
灰色Gray	白色White	藍色Blue	黑色Black	寬高 WH	孔寬 Q	齒寬 P	電線容量以2.0平方計算	裝箱/M
VDR1616F	VDR1616W	VDR1616E	VDR1616B	16*16	8	10	3~10pcs	300M
*VDR1520F	VDR1520W	VDR1520E	VDR1520B	15*20	8.5	12	8~12pcs	260M
VDR2020F	VDR2020W	VDR2020E	VDR2020B	20*20	8.5	12	10~20pcs	240M
VDR4020F	VDR4020W	VDR4020E	VDR4020B	40*20	8	12	12~28pcs	140M
VDR1525F	VDR1525W	VDR1525E	VDR1525B	15*25	8	10	5~15pcs	260M
VDR2025F	VDR2025W	VDR2025E	VDR2025B	20*25	8	10	5~15pcs	200M
VDR2525F	VDR2525W	VDR2525E	VDR2525B	25*25	8	10	10~25pcs	200M
VDR3025F	VDR3025W	VDR3025E	VDR3025B	30*25	8	10	12~28pcs	160M
VDR5025F	VDR5025W	VDR5025E	VDR5025B	50*25	8	10	20~30pcs	100M
VDR1530F	VDR1530W	VDR1530E	VDR1530B	15*30	8	10	8~15pcs	180M
VDR2030F	VDR2030W	VDR2030E	VDR2030B	20*30	8	12	25~35pcs	160M
VDR2530F	VDR2530W	VDR2530E	VDR2530B	25*30	8	12	25~35pcs	160M
VDR3030F	VDR3030W	VDR3030E	VDR3030B	30*30	8	12	25~35pcs	140M
VDR4030F	VDR4030W	VDR4030E	VDR4030B	40*30	8	12	30~40pcs	100M
*VDR3333F	VDR3333W	VDR3333E	VDR3333B	33*33	8	12	35~45pcs	160M
VDR2035F	VDR2035W	VDR2035E	VDR2035B	20*35	8	12	30~40pcs	100M
VDR3535F	VDR3535W	VDR3535E	VDR3535B	35*35	8	12	35~45pcs	112M
VDR5035F	VDR5035W	VDR5035E	VDR5035B	50*35	8	12	40~60pcs	88M
*VDR2040F	VDR2040W	VDR2040E	VDR2040B	20*40	8	12	16~22pcs	110M
VDR2540F	VDR2540W	VDR2540E	VDR2540B	25*40	8	12	20~25pcs	112M
VDR4040F	VDR4040W	VDR4040E	VDR4040B	40*40	8	12	60~70pcs	100M
VDR6040F	VDR6040W	VDR6040E	VDR6040B	60*40	8	12	100~115pcs	68M
VDR8040F	VDR8040W	VDR8040E	VDR8040B	80*40	8	12	120~135pcs	48M
VDR10040F	VDR10040W	VDR10040E	VDR10040B	100*40	8	12	120~135pcs	32M
VDR2545F	VDR2545W	VDR2545E	VDR2545B	25*45	8	12	20~25pcs	104M
VDR3345F	VDR3345W	VDR3345E	VDR3345B	33*45	8	12	40~55pcs	108M
VDR4545F	VDR4545W	VDR4545E	VDR4545B	45*45	8	12	60~70pcs	72M
VDR6545F	VDR6545W	VDR6545E	VDR6545B	65*45	8	12	110~120pcs	56M
*VDR2050F	VDR2050W	VDR2050E	VDR2050B	20*50	8	12	18~28pcs	120M
VDR2550F	VDR2550W	VDR2550E	VDR2550B	25*50	8	12	20~30pcs	100M
VDR3050F	VDR3050W	VDR3050E	VDR3050B	30*50	8	12	25~40pcs	84M
VDR3550F	VDR3550W	VDR3550E	VDR3550B	35*50	8	12	40~60pcs	80M
VDR4050F	VDR4050W	VDR4050E	VDR4050B	40*50	8	12	60~70pcs	68M
VDR4550F	VDR4550W	VDR4550E	VDR4550B	45*50	8	12	70~80pcs	60M
VDR5050F	VDR5050W	VDR5050E	VDR5050B	50*50	8	12	80~90pcs	60M
VDR5550F	VDR5550W	VDR5550E	VDR5550B	55*50	8	12	85~95pcs	48M
VDR6050F	VDR6050W	VDR6050E	VDR6050B	60*50	8	12	100~120pcs	48M
VDR8050F	VDR8050W	VDR8050E	VDR8050B	80*50	8	12	160~180pcs	40M
VDR10050F	VDR10050W	VDR10050E	VDR10050B	100*50	8	12	200~250pcs	26M
VDR12555F	VDR12555W	VDR12555E	VDR12555B	125*55	8	12	220~270pcs	20M
*VDR2060F	VDR2060W	VDR2060E	VDR2060B	20*60	8	12	35~45pcs	100M
VDR2560F	VDR2560W	VDR2560E	VDR2560B	25*60	8	12	40~50pcs	100M
VDR3060F	VDR3060W	VDR3060E	VDR3060B	30*60	8	12	60~80pcs	80M
*VDR3560F	VDR3560W	VDR3560E	VDR3560B	35*60	8	12	90~105pcs	78M
VDR4060F	VDR4060W	VDR4060E	VDR4060B	40*60	8	12	100~115pcs	60M
VDR4560F	VDR4560W	VDR4560E	VDR4560B	45*60	8	12	110~125pcs	30M
VDR5060F	VDR5060W	VDR5060E	VDR5060B	50*60	8	12	120~135pcs	60M
VDR6060F	VDR6060W	VDR6060E	VDR6060B	60*60	8	12	120~135pcs	48M
VDR8060F	VDR8060W	VDR8060E	VDR8060B	80*60	8	12	180~210pcs	36M
VDR10060F	VDR10060W	VDR10060E	VDR10060B	100*60	8	12	240~290pcs	28M
VDR11060F	VDR11060W	VDR11060E	VDR11060B	110*60	8	12	250~300pcs	48M
*VDR12060F	VDR12060W	VDR12060E	VDR12060B	120*60	8	12	260~320pcs	48M
VDR15060F	VDR15060W	VDR15060E	VDR15060B	150*60	8	12	300~360pcs	16M
VDR2565F	VDR2565W	VDR2565E	VDR2565B	25*65	8	12	40~50pcs	88M
VDR3365F	VDR3365W	VDR3365E	VDR3365B	33*65	8	12	40~70pcs	80M
VDR4565F	VDR4565W	VDR4565E	VDR4565B	45*65	8	12	110~120pcs	52M
VDR6565F	VDR6565W	VDR6565E	VDR6565B	65*65	8	12	180~200pcs	44M
VDR7265F	VDR7265W	VDR7265E	VDR7265B	72*65	8	12	180~230pcs	42M
VDR5075F	VDR5075W	VDR5075E	VDR5075B	50*75	8	12	180~210pcs	32M
VDR7575F	VDR7575W	VDR7575E	VDR7575B	75*75	8	12	200~240pcs	24M
VDR2580F	VDR2580W	VDR2580E	VDR2580B	25*80	8	12	100~120pcs	72M
VDR3080F	VDR3080W	VDR3080E	VDR3080B	30*80	8	12	110~125pcs	56M
VDR3580F	VDR3580W	VDR3580E	VDR3580B	35*80	8	12	110~130pcs	56M
VDR4080F	VDR4080W	VDR4080E	VDR4080B	40*80	8	12	140~160pcs	48M
VDR4580F	VDR4580W	VDR4580E	VDR4580B	45*80	8	12	140~160pcs	40M
VDR5080F	VDR5080W	VDR5080E	VDR5080B	5080	8	12	160~180pcs	40M
VDR5580F	VDR5580W	VDR5580E	VDR5580B	55*80	8	12	160~180pcs	32M
VDR6080F	VDR6080W	VDR6080E	VDR6080B	60*80	8	12	180~210pcs	32M
VDR8080F	VDR8080W	VDR8080E	VDR8080B	80*80	8	12	240~290pcs	24M
VDR10080F	VDR10080W	VDR10080E	VDR10080B	100*80	8	12	260~350pcs	24M
VDR12080F	VDR12080W	VDR12080E	VDR12080B	120*80	8	12	280~380pcs	16M
VDR14080F	VDR14080W	VDR14080E	VDR14080B	140*80	8	12	350~450pcs	16M
VDR25100F	VDR25100W	VDR25100E	VDR25100B	25*100	8	12	110~160pcs	60M
VDR33100F	VDR33100W	VDR33100E	VDR33100B	33*100	8	12	130~165pcs	44M
VDR40100F	VDR40100W	VDR40100E	VDR40100B	40*100	8	12	130~175pcs	40M
VDR50100F	VDR50100W	VDR50100E	VDR50100B	50*100	8	12	220~250pcs	40M
VDR60100F	VDR60100W	VDR60100E	VDR60100B	60*100	8	12	240~290pcs	32M
VDR70100F	VDR70100W	VDR70100E	VDR70100B	70*100	8	12	250~310pcs	24M
VDR75100F	VDR75100W	VDR75100E	VDR75100B	75*100	8	12	260~350pcs	24M
VDR80100F	VDR80100W	VDR80100E	VDR80100B	80*100	8	12	260~350pcs	24M
VDR100100F	VDR100100W	VDR100100E	VDR100100B	100*100	8	12	300~400pcs	24M
VDR120100F	VDR120100W	VDR120100E	VDR120100B	120*100	8	12	350~450pcs	16M
VDR150100F	VDR150100W	VDR150100E	VDR150100B	150*100	8	12	400~650pcs	16M
*VDR200100F	VDR200100W	VDR200100E	VDR200100B	200*100	8	12	600~800pcs	16M
VDR100130F	VDR100130W	VDR100130E	VDR100130B	100*130	8	12	350~450pcs	24M
*VDR200150F	VDR200150W	VDR200150E	VDR200150B	200*150	8	12	900~1200pcs	10M

下表為原目錄老型號:新型號參考上表。

Part No..	寬*高	A	B	C	D	E	F	H	T	米/箱	14AWG/PCS	圖片/PIC
VDR1616F	16*16	16	16	16	8.5	8.0	20	14.5	1.3	300M	4-8
VDR2020F	20*20	20	20	20	12.5	8.0	20	18.5	1.4	240M	5-12	點擊進入
VDR1525F	15*25	15	25	15	15.5	8.0	20	23.5	1.4	260M	5-12
VDR2025F	20*25	20	25	20	15.5	8.0	20	23.5	1.4	200M	5-12
VDR2525F	25*25	25	25	25	15.5	8.0	20	23.5	1.4	200M	10-25
VDR3025F	30*25	30	25	30	15.5	8.0	20	23.5	1.4	160M	15-30
VDR1530F	15*30	15	30	15	21.5	8.0	20	31.5	1.3	180M	15-25	點擊進入
VDR2030F	20*30	20	30	20	21.5	8.0	20	31.5	1.3	160M	15-25	點擊進入
VDR2530F	25*30	25	30	25	20.0	8.0	20	28.5	1.5	160M	15-25
VDR3030F	30*30	30	30	30	20.0	8.0	20	28.5	1.5	140M	15-25
VDR4030F	40*30	40	30	40	20.0	8.0	20	28.5	1.4	120M	25-35
VDR2233F	22*33	22	33	22	21.5	8.0	20	31.5	1.4	160M	15-25	點擊進入
VDR3535F	35*35	35	35	35	22.5	8.0	20	32.5	1.4	100M	40-45
VDR5035F	50*35	50	35	50	22.5	8.0	20	32.5	1.5	80M	55-65	點擊進入
VDR2540F	25*40	25	40	25	28.5	8.0	20	38.5	1.4	112M	20-25
VDR4040F	40*40	40	40	40	28.5	8.0	20	38.5	1.4	100M	60-70
VDR6040F	60*40	60	40	60	27.5	8.0	20	37.8	1.6	68M	100-115
VDR8040F	80*40	80	40	80	28.5	8.0	20	38.5	1.8	48M	120-135
VDR10040F	100*40	100	40	100	28.5	8.0	20	38.5	1.8	36M	140-165
VDR2545F	25*45	25	45	25	33.5	8.0	20	43.5	1.4	100M	20-25
VDR3345F	33*45	33	45	33	33.5	8.0	20	43.5	1.5	104M	40-55
VDR4545F	45*45	45	45	45	33.5	8.0	20	43.5	1.5	68M	60-70
VDR6545F	65*45	65	45	65	33.5	8.0	20	43.5	1.6	54M	80-90	點擊進入
VDR2550F	25*50	25	50	25	38.5	8.0	20	48.5	1.6	100M	20-25
VDR3050F	30*50	30	50	30	38.5	8.0	20	48.5	1.6	84M	30-35
VDR3550F	35*50	35	50	35	38.5	8.0	20	48.5	1.7	80M	40-45
VDR4050F	40*50	40	50	40	38.5	8.0	20	48.5	1.6	60M	50-60
VDR4550F	45*50	45	50	45	38.5	8.0	20	48.5	1.6	68M	60-70
VDR5050F	50*50	50	50	50	38.5	8.0	20	48.5	1.6	60M	80-90
VDR6050F	60*50	60	50	60	38.5	8.0	20	48.5	1.6	52M	85-95
VDR8050F	80*50	80	50	80	38.5	8.0	20	48.5	2.0	40M	150-170
VDR10050F	100*50	100	50	100	38.5	8.0	20	48.5	2.0	28M	200-240
VDR2060F	20*60	20	60	20	47.5	8.0	20	57.5	1.7	100M	35-40
VDR2560F	25*60	25	60	25	47.5	8.0	20	57.5	1.6	96M	40-45
VDR4060F	40*60	40	60	40	47.5	8.0	20	57.5	1.8	60M	100-115
VDR4560F	45*60	45	60	45	47.5	8.0	20	57.5	1.8	56M	113-118	點擊進入
VDR5060F	50*60	50	60	50	47.5	8.0	20	57.5	1.8	48M	115-130
VDR6060F	60*60	60	60	60	47.5	8.0	20	57.5	1.8	48M	120-135
VDR8060F	80*60	80	60	80	47.5	8.0	20	57.5	2.0	36M	180-240
VDR10060F	100*60	100	60	100	47.5	8.0	20	57.5	2.0	20M	220-280
VDR11060F	110*60	110	60	110	47.5	8.0	20	57.5	2.0	20M	220-280
VDR12060F	120*60	120	60	120	47.5	8.0	20	57.5	2.0	20M	220-280	點擊進入
VDR2565F	25*65	25	65	25	53.5	8.0	20	63.5	1.6	88M	40-45
VDR3365F	33*65	33	65	33	53.5	8.0	20	63.5	1.6	80M	60-75
VDR4565F	45*65	45	65	45	53.5	8.0	20	63.5	1.6	52M	110-120
VDR6565F	65*65	65	65	65	53.5	8.0	20	63.5	1.6	40M	180-200
VDR5075F	50*75	50	75	50	68.5	8.0	20	73.5	2.0	32M	140-180
VDR7575F	75*75	75	75	75	68.5	8.0	20	73.5	2.0	24M	220-270
VDR2580F	25*80	25	80	25	68.5	8.0	20	78.5	1.8	72M	100-120
VDR3080F	30*80	30	80	30	68.5	8.0	20	78.5	2.0	56M	110-130
VDR3580F	35*80	35	80	35	68.5	8.0	20	78.5	2.0	56M	120-140
VDR4080F	40*80	40	80	40	68.5	8.0	20	78.5	2.0	48M	120-135
VDR4580F	45*80	45	80	45	68.5	8.0	20	78.5	2.0	40M	130-140
VDR5080F	50*80	50	80	50	68.5	8.0	20	78.5	2.0	32M	150-190
VDR5580F	55*80	55	80	55	68.5	8.0	20	78.5	2.0	32M	150-190	點擊進入
VDR6080F	60*80	60	80	60	68.5	8.0	20	78.5	2.0	32M	180-210
VDR8080F	80*80	80	80	80	68.5	8.0	20	78.5	2.0	24M	240-290
VDR10080F	100*80	100	80	100	68.5	8.0	20	78.5	2.0	20M	260-350	點擊進入
VDR12080F	120*80	120	80	120	68.5	8.0	20	78.5	2.2	16M	260-350
VDR14080F	140*80	140	80	140	68.5	8.0	20	78.5	2.2	12M	300-400
VDR25100F	25*100	25	100	25	88.5	8.0	20	98.5	2.0	60M	110-160
VDR33100F	33*100	33	100	33	88.5	8.0	20	98.5	2.0	44M	110-160
VDR40100F	40*100	40	100	40	88.5	8.0	20	98.5	2.0	44M	130-170
VDR50100F	50*100	50	100	50	88.5	8.0	20	98.5	2.0	32M	220-250
VDR60100F	60*100	60	100	60	88.5	8.0	20	98.5	2.0	32M	240-290
VDR75100F	75*100	75	100	75	88.5	8.0	20	98.5	2.2	24M	260-350	點擊進入
VDR80100F	80*100	80	100	80	88.5	8.0	20	98.5	2.2	24M	260-350
VDR100100F	100*100	100	100	100	88.5	8.0	20	98.5	2.2	16M	300-400
VDR120100F	120*100	120	100	120	88.5	8.0	20	98.5	2.4	16M	330-430
VDR150100F	150*100	150	100	150	88.5	8.0	20	98.5	2.5	12M	350-450	點擊進入
VDR100130F	100*130	100	130	100	118.5	8.0	20	128.5	2.4	16M	330-430	點擊進入

特點	優點	益處
大的齒和大的孔	齒寬有12mm,孔寬8mm,齒硬度大	適合用于較大的電線
環保阻燃材料	符合歐盟ROHS環保測試, 符合美國UL94V-0,良好的阻燃性	環保不含有鉛的PVC 不會對人體健康構成危害,材料良好阻燃性,使明火自熄,在著火的情況下,保證安全
光滑的邊角	齒的頂端和孔的邊緣光滑	防止電線和手被毛刺割傷
防滑蓋	安裝時不容易滑蓋	防運輸振動導致滑蓋防線槽垂直安裝時滑蓋
平整的蓋子設計	比傳統的設計有更大的空間蓋子與槽體齊平	比老款裝相同數量的電線表面更平整美觀
沖孔斷面	沖孔后齒的表面平整光滑	不用修毛刺,節省時間
V型開孔設計	V型槽孔使電線更易裝入	加快電線安裝
阻隔齒設計	電線裝入后不會晃動,不管是否扣蓋子也可用于電線功能不同的分類	安裝時避免線跑出槽不必要的麻煩,節省時間
四種顏色可選	可用于不同場合的安裝要求	項目對顏色有要求時選擇范圍更加的廣泛更快的滿足終端用戶的需求。
通過多項認證	美國UL,加拿大CULUS, 歐盟CE ,ROHS,REACH 鐵道部機車阻燃低煙認證。	滿足項目應用零配件需要提供產品認證確保產品在世界各地均可放心使用

產品材質:采用低鹵素硬質PVC料制成,環保無污染,不含鉛等有毒物。
產品認證:美國UL:E306674 歐洲CE,歐洲環保RoHS,REACH,鐵道阻燃低煙。
防火等級:UL94V-0,低煙微鹵,遇火不燃燒,防火性及絕緣性特佳。
產品構造:由槽底及槽蓋組成,底槽兩側設有出線孔。
顏色 :灰色.白色.藍色.黑色(另可做灰白色,淺灰色,桔紅色,米黃色)
工作溫度 :靜態-40°C持續高溫至70°C。(另備耐高溫至110°C線槽)
使用方法:先將底槽固定,將所要配的線裝入槽內,蓋上槽蓋即可。
產品特性 : 1.反扣式槽蓋與槽體設計組合後絕不脫落,且接合面平滑,不割傷手及擦損附近配線。2.配線槽70°C內不易斷裂,變形,變色,裝配省時便利。3.出線孔低、組合容易、拆卸簡單、易于配線。
更多選擇:量大可按需求生產所需規格或定制長度.例:HVDR8080F(L=1.7M)
規格以槽蓋槽底組合后外部寬高為準
表格如沒有您需要的規格，我司可開發設計！
推薦：灰色為常規庫存產品,其它顏色有起訂量要求。*交期待確認。
標準長度：2米/支
目錄頁碼:C5-C8

型號Item No.				寬高 WH	孔寬 Q	齒寬 P	電線容量以2.0平方計算	裝箱/M
灰色Gray	白色White	藍色Blue	黑色Black	寬高 WH	孔寬 Q	齒寬 P	電線容量以2.0平方計算	裝箱/M
HVDR1616F	HVDR1616W	HVDR1616E	HVDR1616B	16*16	5	5	3~10pcs	300M
HVDR1520F	HVDR1520W	HVDR1520E	HVDR1520B	15*20	4	6	8~12pcs	260M
HVDR2020F	HVDR2020W	HVDR2020E	HVDR2020B	20*20	4	6	10~20pcs	240M
HVDR4020F	HVDR4020W	HVDR4020E	HVDR4020B	40*20	4	6	12~28pcs	140M
HVDR1525F	HVDR1525W	HVDR1525E	HVDR1525B	15*25	5	6	5~15pcs	260M
HVDR2025F	HVDR2025W	HVDR2025E	HVDR2025B	20*20	4	6	5~15pcs	200M
HVDR2525F	HVDR2525W	HVDR2525E	HVDR2525B	25*25	4	6	10~25pcs	200M
HVDR3025F	HVDR3025W	HVDR3025E	HVDR3025B	30*25	4	6	12~28pcs	160M
HVDR5025F	HVDR5025W	HVDR5025E	HVDR5025B	50*25	4	6	20~30pcs	100M
HVDR2530F	HVDR2530W	HVDR2530E	HVDR2530B	25*30	4	6	25~35pcs	160M
HVDR3030F	HVDR3030W	HVDR3030E	HVDR3030B	30*30	4	6	25~35pcs	140M
HVDR4030F	HVDR4030W	HVDR4030E	HVDR4030B	40*30	4	6	30~40pcs	100M
HVDR2233F	HVDR2233W	HVDR2233E	HVDR2233B	22*33	5	6	30~45pcs	160M
*HVDR3333F	HVDR3333W	HVDR3333E	HVDR3333B	33*33	4	6	35~45pcs	160M
HVDR2035F	HVDR2035W	HVDR2035E	HVDR2035B	20*35	4	6	30~40pcs	100M
HVDR3535F	HVDR3535W	HVDR3535E	HVDR3535B	35*35	4	6	35~45pcs	112M
HVDR5035F	HVDR5035W	HVDR5035E	HVDR5035B	50*35	4	6	40~60pcs	88M
*HVDR2040F	HVDR2040W	HVDR2040E	HVDR2040B	20*40	4	6	16~22pcs	110M
HVDR2540F	HVDR2540W	HVDR2540E	HVDR2540B	25*40	4	6	20~25pcs	112M
HVDR4040F	HVDR4040W	HVDR4040E	HVDR4040B	40*40	4	6	60~70pcs	100M
HVDR6040F	HVDR6040W	HVDR6040E	HVDR6040B	60*40	4	6	100~115pcs	68M
HVDR8040F	HVDR8040W	HVDR8040E	HVDR8040B	80*40	4	6	120~135pcs	48M
HVDR10040F	HVDR10040W	HVDR10040E	HVDR10040B	100*40	4	6	120~135pcs	32M
HVDR2545F	HVDR2545W	HVDR2545E	HVDR2545B	25*45	4	6	20~25pcs	104M
HVDR3345F	HVDR3345W	HVDR3345E	HVDR3345B	33*45	4	6	40~55pcs	108M
HVDR4545F	HVDR4545W	HVDR4545E	HVDR4545B	45*45	4	6	60~70pcs	72M
HVDR6545F	HVDR6545W	HVDR6545E	HVDR6545B	65*45	4	6	110~120pcs	56M
*HVDR2050F	HVDR2050W	HVDR2050E	HVDR2050B	20*50	4	6	18~28pcs	100M
HVDR2550F	HVDR2550W	HVDR2550E	HVDR2550B	25*50	4	6	20~30pcs	100M
HVDR3050F	HVDR3050W	HVDR3050E	HVDR3050B	30*50	4	6	25~40pcs	84M
HVDR3550F	HVDR3550W	HVDR3550E	HVDR3550B	35*50	4	6	40~60pcs	80M
HVDR4050F	HVDR4050W	HVDR4050E	HVDR4050B	40*50	4	6	60~70pcs	68M
HVDR4550F	HVDR4550W	HVDR4550E	HVDR4550B	45*50	4	6	70~80pcs	60M
HVDR5050F	HVDR5050W	HVDR5050E	HVDR5050B	50*50	4	6	80~90pcs	50M
HVDR5550F	HVDR5550W	HVDR5550E	HVDR5550B	55*50	4	6	80~90pcs	48M
HVDR6050F	HVDR6050W	HVDR6050E	HVDR6050B	60*50	4	6	100~120pcs	48M
HVDR8050F	HVDR8050W	HVDR8050E	HVDR8050B	80*50	4	6	160~180pcs	40M
HVDR10050F	HVDR10050W	HVDR1005E	HVDR10050B	100*50	4	6	200~250pcs	26M
HVDR12555F	HVDR12555W	HVDR12555E	HVDR12555B	125*55	4	6	220~270pcs	20M
HVDR2060F	HVDR2060W	HVDR2060E	HVDR2060B	20*60	4	6	35~45pcs	100M
HVDR2560F	HVDR2560W	HVDR2560E	HVDR2560B	25*60	4	6	40~50pcs	100M
HVDR3060F	HVDR3060W	HVDR3060E	HVDR3060B	30*60	4	6	60~80pcs	80M
*HVDR3560F	HVDR3560W	HVDR3560E	HVDR3560B	35*60	4	6	90~105pcs	78M
HVDR4060F	HVDR4060W	HVDR4060E	HVDR4060B	40*60	4	6	100~115pcs	60M
HVDR4560F	HVDR4560W	HVDR4560E	HVDR4560B	45*60	4	6	110~125pcs	30M
HVDR5060F	HVDR5060W	HVDR5060E	HVDR5060B	50*60	4	6	120~135pcs	60M
HVDR6060F	HVDR6060W	HVDR6060E	HVDR6060B	60*60	4	6	120~135pcs	48M
HVDR8060F	HVDR8060W	HVDR8060E	HVDR8060B	80*60	4	6	180~210pcs	36M
HVDR10060F	HVDR10060W	HVDR10060E	HVDR10060B	100*60	4	6	240~290pcs	28M
HVDR11060F	HVDR11060W	HVDR11060E	HVDR11060B	110*60	4	6	250~300pcs	48M
*HVDR12060F	HVDR12060W	HVDR12060E	HVDR12060B	120*60	4	6	260~320pcs	48M
HVDR15060F	HVDR15060W	HVDR15060E	HVDR15060B	150*60	4	6	300~360pcs	16M
HVDR2565F	HVDR2565W	HVDR2565E	HVDR2565B	25*65	4	6	40~50pcs	88M
HVDR3365F	HVDR3365W	HVDR3365E	HVDR3365B	33*65	4	6	40~70pcs	80M
HVDR4565F	HVDR4565W	HVDR4565E	HVDR4565B	45*65	4	6	110~120pcs	52M
HVDR6565F	HVDR6565W	HVDR6565E	HVDR6565B	65*65	4	6	180~200pcs	44M
HVDR7265F	HVDR7265W	HVDR7265E	HVDR7265B	72*65	4	6	180~230pcs	42M
HVDR5075F	HVDR5075W	HVDR5075E	HVDR5075B	50*75	4	6	180~210pcs	42M
HVDR7575F	HVDR7575W	HVDR7575E	HVDR7575B	75*75	4	6	200~240pcs	40M
HVDR2580F	HVDR2580W	HVDR2580E	HVDR2580B	25*80	4	6	100~120pcs	72M
HVDR3080F	HVDR3080W	HVDR3080E	HVDR3080B	30*80	4	6	110~125pcs	56M
HVDR3580F	HVDR3580W	HVDR3580E	HVDR3580B	35*80	4	6	110~130pcs	56M
HVDR4080F	HVDR4080W	HVDR4080E	HVDR4080B	40*80	4	6	140~160pcs	48M
HVDR4580F	HVDR4580W	HVDR4580E	HVDR4580B	45*80	4	6	140~160pcs	40M
HVDR5080F	HVDR5080W	HVDR5080E	HVDR5080B	50*80	4	6	160~180pcs	40M
HVDR5580F	HVDR5580W	HVDR5580E	HVDR5580B	55*80	4	6	160~180pcs	32M
HVDR6080F	HVDR6080W	HVDR6080E	HVDR6080B	60*80	4	6	180~210pcs	32M
HVDR8080F	HVDR8080W	HVDR8080E	HVDR8080B	80*80	4	6	240~290pcs	24M
HVDR10080F	HVDR10080W	HVDR10080E	HVDR10080B	100*80	4	6	260~350pcs	24M
HVDR12080F	HVDR12080W	HVDR12080E	HVDR12080B	120*80	4	6	280~380pcs	16M
HVDR14080F	HVDR14080W	HVDR14080E	HVDR14080B	140*80	4	6	350~450pcs	16M
HVDR25100F	HVDR25100W	HVDR25100E	HVDR25100B	25*100	4	6	110~160pcs	60M
HVDR33100F	HVDR33100W	HVDR33100E	HVDR33100B	33*100	4	6	130~175pcs	44M
HVDR40100F	HVDR40100W	HVDR40100E	HVDR40100B	40*100	4	6	130~175pcs	40M
HVDR50100F	HVDR50100W	HVDR50100E	HVDR50100B	50*100	4	6	220~250pcs	40M
HVDR60100F	HVDR60100W	HVDR60100E	HVDR60100B	60*100	4	6	240~290pcs	32M
HVDR70100F	HVDR70100W	HVDR70100E	HVDR70100B	70*100	4	6	250~310pcs	24M
HVDR75100F	HVDR75100W	HVDR75100E	HVDR75100B	75*100	4	6	260~350pcs	24M
HVDR80100F	HVDR80100W	HVDR80100E	HVDR80100B	80*100	4	6	260~350pcs	24M
HVDR100100F	HVDR100100W	HVDR100100E	HVDR100100B	100*100	4	6	300~400pcs	24M
HVDR120100F	HVDR120100W	HVDR120100E	HVDR120100B	120*100	4	6	350~450pcs	16M
HVDR150100F	HVDR150100W	HVDR150100E	HVDR150100B	150*100	4	6	400~650pcs	16M
*HVDR200100F	HVDR200100W	HVDR200100E	HVDR200100B	200*100	4	6	600~800pcs	16M
HVDR100130F	HVDR100130W	HVDR100130E	HVDR100130B	100*130	4	6	350~450pcs	16M
*HVDR200150F	HVDR200150W	HVDR200150E	HVDR200150B	200*150	4	6	900~1200pcs	16M

下表為原目錄老型號:新型號參考上表。

Part No.	寬*高	A	B	C	D	E	F	H	T	米/箱	14AWG/PCS	圖片/PIC
HVDR1616F	16*16	16	16	16	8.5	4.0	10	14.5	1.3	300M	4-8	點擊進入
HVDR2020F	20*20	20	20	20	12.5	4.0	10	18.5	1.3	240M	5-12
HVDR1525F	15*25	15	25	15	15.5	4.0	10	23.5	1.4	260M	5-12	點擊進入
HVDR2025F	20*25	20	25	20	15.5	4.0	10	23.5	1.4	200M	5-12
HVDR2525F	25*25	25	25	25	15.5	4.0	10	23.5	1.4	200M	10-25
HVDR3025F	30*25	30	25	30	15.5	4.0	10	23.5	1.4	160M	15-30	點擊進入
HVDR1530F	15*30	15	30	15	21.5	4.0	10	31.5	1.4	180M	15-25	點擊進入
HVDR2030F	20*30	20	30	20	21.5	4.0	10	31.5	1.3	160M	15-25	點擊進入
HVDR2530F	25*30	25	30	25	20.0	4.0	10	28.5	1.4	160M	15-25	點擊進入
HVDR3030F	30*30	30	30	30	20.0	4.0	10	28.5	1.4	140M	15-25
HVDR4030F	40*30	40	30	40	20.0	4.0	10	28.5	1.4	120M	25-35	點擊進入
HVDR2233F	22*33	22	33	22	21.5	4.0	10	31.5	1.4	160M	15-25	點擊進入
HVDR3535F	35*35	35	35	35	22.5	4.0	10	32.5	1.4	100M	40-45
HVDR5035F	50*35	50	35	50	22.5	4.0	10	32.5	1.6	80M	55-65	點擊進入
HVDR2540F	25*40	25	40	25	28.5	4.0	10	38.5	1.4	112M	20-25
HVDR4040F	40*40	40	40	40	28.5	4.0	10	38.5	1.4	100M	60-70
HVDR6040F	60*40	60	40	60	27.5	4.0	10	37.8	1.6	68M	100-115
HVDR8040F	80*40	80	40	80	28.5	4.0	10	38.5	2.0	48M	120-135
HVDR10040F	100*40	100	40	100	28.5	4.0	10	38.5	2.0	36M	140-165	點擊進入
HVDR2545F	25*45	25	45	25	33.5	4.0	10	43.5	1.4	100M	20-25
HVDR3345F	33*45	33	45	33	33.5	4.0	10	43.5	1.5	104M	40-55
HVDR4545F	45*45	45	45	45	33.5	4.0	10	43.5	1.5	68M	60-70
HVDR6545F	65*45	65	45	65	33.5	4.0	10	43.5	1.6	54M	80-90
HVDR2550F	25*50	25	50	25	38.5	4.0	10	48.5	1.6	100M	20-25
HVDR3050F	30*50	30	50	30	38.5	4.0	10	48.5	1.6	84M	30-35
HVDR3550F	35*50	35	50	35	38.5	4.0	10	48.5	1.6	80M	40-45
HVDR4050F	40*50	40	50	40	38.5	4.0	10	48.5	1.6	60M	50-60
HVDR4550F	45*50	45	50	45	38.5	4.0	10	48.5	1.6	68M	60-70
HVDR5050F	50*50	50	50	50	38.5	4.0	10	48.5	1.6	60M	80-90
HVDR6050F	60*50	60	50	60	38.5	4.0	10	48.5	1.6	52M	85-95
HVDR8050F	80*50	80	50	80	38.5	4.0	10	48.5	1.6	40M	150-170
HVDR10050F	100*50	100	50	100	38.5	4.0	10	48.5	1.6	28M	200-240
HVDR2060F	20*60	20	60	20	47.5	4.0	10	57.5	1.7	100M	35-40	點擊進入
HVDR2560F	25*60	25	60	25	47.5	4.0	10	57.5	1.6	96M	40-45
HVDR4060F	40*60	40	60	40	47.5	4.0	10	57.5	1.8	60M	100-115
HVDR4560F	45*60	45	60	45	47.5	4.0	10	57.5	1.8	56M	113-118
HVDR5060F	50*60	50	60	50	47.5	4.0	10	57.5	1.8	48M	115-130
HVDR6060F	60*60	60	60	60	47.5	4.0	10	57.5	2.0	48M	120-135
HVDR8060F	80*60	80	60	80	47.5	4.0	10	57.5	2.0	36M	180-240
HVDR10060F	100*60	100	60	100	47.5	4.0	10	57.5	2.0	20M	220-280
HVDR11060F	110*60	110	60	110	47.5	4.0	10	57.5	2.0	20M	220-280	點擊進入
HVDR12060F	120*60	120	60	120	47.5	4.0	10	57.5	2.0	20M	220-280	點擊進入
HVDR2565F	25*65	25	65	25	53.5	4.0	10	63.5	1.6	88M	40-45
HVDR3365F	33*65	33	65	33	53.5	4.0	10	63.5	1.6	80M	60-75
HVDR4565F	45*65	45	65	45	53.5	4.0	10	63.5	1.6	52M	110-120
HVDR6565F	65*65	65	65	65	53.5	4.0	10	63.5	1.6	40M	180-200
HVDR5075F	50*75	50	75	50	68.5	4.0	10	73.5	2.0	32M	140-180
HVDR7575F	75*75	75	75	75	68.5	4.0	10	73.5	2.0	24M	220-270	點擊進入
HVDR2580F	25*80	25	80	25	68.5	4.0	10	78.5	1.8	72M	100-120
HVDR3080F	30*80	30	80	30	68.5	4.0	10	78.5	2.0	56M	110-130
HVDR3580F	35*80	35	80	35	68.5	4.0	10	78.5	2.0	56M	120-140
HVDR4080F	40*80	40	80	40	68.5	4.0	10	78.5	1.8	48M	120-135
HVDR4580F	45*80	45	80	45	68.5	4.0	10	78.5	2.0	40M	130-140
HVDR5080F	50*80	50	80	50	68.5	4.0	10	78.5	1.8	32M	150-190
HVDR5580F	55*80	55	80	55	68.5	4.0	10	78.5	2.0	32M	150-190
HVDR6080F	60*80	60	80	60	68.5	4.0	10	78.5	2.0	32M	180-210
HVDR8080F	80*80	80	80	80	68.5	4.0	10	78.5	2.0	24M	240-290
HVDR10080F	100*80	100	80	100	68.5	4.0	10	78.5	2.0	20M	260-350
HVDR12080F	120*80	120	80	120	68.5	4.0	10	78.5	2.0	16M	260-350
HVDR14080F	140*80	140	80	140	68.5	4.0	10	78.5	2.0	12M	300-400	點擊進入
HVDR25100F	25*100	25	100	25	88.5	4.0	10	98.5	1.8	60M	110-160	點擊進入
HVDR33100F	33*100	33	100	33	88.5	4.0	10	98.5	2.0	44M	110-160
HVDR40100F	40*100	40	100	40	88.5	4.0	10	98.5	2.0	44M	130-170	點擊進入
HVDR50100F	50*100	50	100	50	88.5	4.0	10	98.5	2.0	32M	220-250
HVDR60100F	60*100	60	100	60	88.5	4.0	10	98.5	2.0	32M	240-290
HVDR75100F	75*100	75	100	75	88.5	4.0	10	98.5	2.0	24M	260-350
HVDR80100F	80*100	80	100	80	88.5	4.0	10	98.5	2.0	24M	260-350
HVDR100100F	100*100	100	100	100	88.5	4.0	10	98.5	2.2	16M	300-400
HVDR120100F	120*100	120	100	120	88.5	4.0	10	98.5	2.4	16M	330-430
HVDR150100F	150*100	150	100	150	88.5	4.0	10	98.5	2.4	12M	350-450	點擊進入
HVDR100130F	100*130	100	130	100	118.5	4.0	10	128.5	2.2	16M	330-430	點擊進入

特點	優點	益處
細的齒和細的孔	較近的電器接線空間滿足高密度排線	允許更多的排線,使布線效果整體美觀
環保阻燃材料	符合歐盟ROHS環保測試, 符合美國UL94V-0,良好的阻燃性	環保不含有鉛的PVC 不會對人體健康構成危害,材料良好阻燃性,使明火自熄,在著火的情況下,保證安全
光滑的邊角	齒的頂端和孔的邊緣光滑	防止電線和手被毛刺割傷
防滑蓋	安裝時不容易滑蓋	防運輸振動導致滑蓋防線槽垂直安裝時滑蓋
平整的蓋子設計	比傳統的設計有更大的空間蓋子與槽體齊平	比老款裝相同數量的電線表面更平整美觀
沖孔斷面	沖孔后齒的表面平整光滑	不用修毛刺,節省時間
V型開孔設計	V型槽孔使電線更易裝入	加快電線安裝
阻隔齒設計	電線裝入后不會晃動,不管是否扣蓋子也可用于電線功能不同的分類	安裝時避免線跑出槽不必要的麻煩,節省時間
四種顏色可選	可用于不同場合的安裝要求	項目對顏色有要求時選擇范圍更加的廣泛更快的滿足終端用戶的需求。
通過多項認證	美國UL,加拿大CULUS, 歐盟CE ,ROHS,REACH 鐵道部機車阻燃低煙認證。	滿足項目應用零配件需要提供產品認證確保產品在世界各地均可放心使用

線槽包裝紙箱效果圖

產品材質:TS采用優質高強度冷軋鋼電鍍,LS采用優質高強度鋁合金。
產品標準:歐洲EN50022
工作溫度:-40°C持續高溫至100°C
使用方法:固定于面板后即可安裝電器。
產品特性: 具美觀及抗重壓之功能,尺寸十分精確,耐腐蝕。
定制長度或孔位有起訂量要求
目錄頁碼:C61-C62

型號 Item No. 外寬/外高/厚度/長度-孔寬長	電鍍/材質	每支長度	包裝/箱
din導軌鋼質導軌
TS-35/7.5系列
TS-35/7.5/1.0/1M-615	彩鋅冷軋鋼	1M	50M
TS-35/7.5/1.0/1M-515	彩鋅冷軋鋼	1M	50M
TS-35/7.5/1.0/1M-525	彩鋅冷軋鋼	1M	50M
TS-35/7.5/1.0/1M/W-615	環保白鋅冷軋鋼	1M	50M
TS-35/7.5/1.0/1M/W-515	環保白鋅冷軋鋼	1M	50M
TS-35/7.5/1.0/1M/W-525	環保白鋅冷軋鋼	1M	50M
TS-35/7.5/1.0/2M-615	彩鋅冷軋鋼	2M	100M
TS-35/7.5/1.0/2M-515	彩鋅冷軋鋼	2M	100M
TS-35/7.5/1.0/2M-525	彩鋅冷軋鋼	2M	100M
TS-35/7.5/1.0/2M/W-615	環保白鋅冷軋鋼	2M	100M
TS-35/7.5/1.0/2M/W-515	環保白鋅冷軋鋼	2M	100M
TS-35/7.5/1.0/2M/W-525	環保白鋅冷軋鋼	2M	100M
TS-35/7.5/1.0/1M-N	彩鋅冷軋鋼-無底孔	1M	50M
TS-35/7.5/1.0/1M/W-N	環保白鋅冷軋鋼-無底孔	1M	50M
TS-35/7.5/1.0/2M--N	彩鋅冷軋鋼-無底孔	2M	100M
TS-35/7.5/1.0/2M/W-N	環保白鋅冷軋鋼-無底孔	2M	100M
TS-35/15系列
TS-35/15/1.5/1M-615	彩鋅冷軋鋼	1M	30M
TS-35/15/1.5/1M/W-615	環保白鋅冷軋鋼	1M	30M
TS-35/15/1.5/2M-615	彩鋅冷軋鋼	2M	60M
TS-35/15/1.5/2M/W-615	環保白鋅冷軋鋼	2M	60M
TS-35/15/1.5/1M-N	彩鋅冷軋鋼-無底孔	1M	30M
TS-35/15/1.5/1M/W-N	環保白鋅冷軋鋼-無底孔	1M	30M
TS-35/15/1.5/2M-N	彩鋅冷軋鋼-無底孔	2M	60M
TS-35/15/1.5/2M/W-N	環保白鋅冷軋鋼-無底孔	2M	60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412	彩鋅冷軋鋼	1M	100M
TS-15/5.5/1.0/2M-412	彩鋅冷軋鋼	2M	200M
TS-15/5.5/1.0/1M/W-412	環保白鋅冷軋鋼	1M	100M
TS-15/5.5/1.0/2M/W-412	環保白鋅冷軋鋼	2M	200M
TS-15/5.5/1.0/1M-N	彩鋅冷軋鋼-無底孔	1M	100M
TS-15/5.5/1.0/2M-N	彩鋅冷軋鋼-無底孔	2M	200M
TS-15/5.5/1.0/1M/W-N	環保白鋅冷軋鋼-無底孔	1M	100M
TS-15/5.5/1.0/2M/W-N	環保白鋅冷軋鋼-無底孔	2M	200M
din導軌鋁合金導軌
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M	環保鋁合金	1M	100M
LSC-35/7.5/1.1/2M	環保鋁合金	2M	100M
LSC-35/7.5/1.1/1M-無底孔	環保鋁合金	1M	100M
LSC-35/7.5/1.1/2M-無底孔	環保鋁合金	2M	100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M	環保鋁合金	1M	100M
LS-35/7.5/1.5/2M	環保鋁合金	2M	100M
LS-35/7.5/1.5/1M-N	環保鋁合金-無底孔	1M	100M
LS-35/7.5/1.5/2M-N	環保鋁合金-無底孔	2M	100M
LS-35/15/1.5系列
LS-35/15/1.5/1M	環保鋁合金	1M	30M
LS-35/15/1.5/2M	環保鋁合金	2M	60M
LS-35/15/1.5/1M-N	環保鋁合金-無底孔	1M	30M
LS-35/15/1.5/2M-N	環保鋁合金-無底孔	2M	60M

型號 Item No. 外寬/外高/厚度/長度-孔寬長	電鍍/材質	每支長度	包裝/箱
不銹鋼導軌
TS-35/7.5/1.0/1M/304-615	不銹鋼導軌 304材質	1M	50M
TS-35/7.5/1.0/2M/304-615	不銹鋼導軌 304材質	2M	100M
