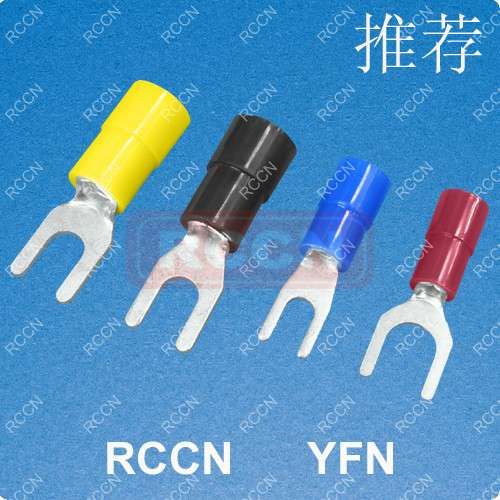

日成YFN型叉形尼龍絕緣端子

產品材質, 采用優質紫銅制成,導電性良好,外套采用優質PA66制,耐久性不易老化.
產品特點:采用優質亞光電鍍,防銹時間大大加長,無鋒利部位；配套日成端子鉗即可壓緊電線,接線美觀,
產品顏色:見列表紅藍黑黃可定制其它顏色，有起訂量要求
國際認證:歐盟RoHS環保認證,歐洲CE認證.
產品特性:品質優良,壓緊后不斷裂松開,-40度耐熱至105度正常使用.
使用方法:將電線剝開外皮,穿入端子后銅管,使用日成端子鉗壓緊即可.
說明：本系列配套工具 YYT-1,可定制特殊顏色，有起訂量要求。

尼龍絕緣護套紫銅表面鍍錫 DIN 46237
本系列代替原PVC塑料護套

特點:無鹵產品，耐熱溫度達 105 °C。有了易進式絕緣頭，加工更簡單。壓接區域內的硬焊接。內部是槽形輪廓
優勢：優質材料可確保電氣連接的可靠性。即使在更高的溫度下，也可維持導電性。發生火災時，不會釋放毒氣。
易進式絕緣護套使導線插入更簡單。壓接區域的槽形輪廓使其具有高抗張強度，可以承受更高的永久性機械應變.

C83頁

導線截面：0.5～1.5mm2(AWG22～16 ) 最大電流：1max＝19A .包裝1000PCS
Size of cable: 0.5-1.5mm2(American standar 22-16) Max.Current=19A.Package:1000Pcs

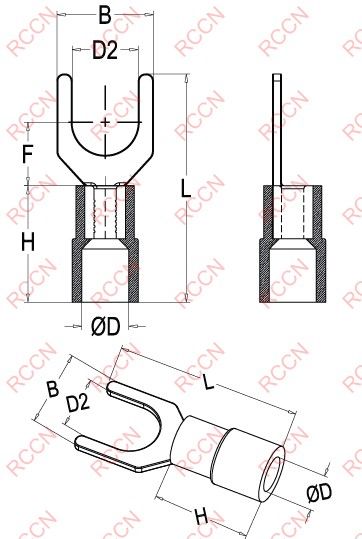

型號 Item No.	尺寸 DIMENSION							顏色 color
	美制螺栓號	螺栓口直徑	B	L	F	H	D Φ
	美制螺栓號	D2	mm	mm	mm	mm	mm
YF1.25-3N	#4	3.2mm	5.7	22.2	6.5	11.0	4.0	紅
YFS1.25-3.5N	#6	3.7mm	5.7	22.2	6.5
YFL1.25-3.5N	#6	3.7mm	6.4	22.2	6.5
YFS1.25-4N	#8	4.3mm	6.4	22.2	6.5
YFM1.25-4N	#8	4.3mm	7.2	22.2	6.5
YFL1.25-4N	#8	4.3mm	8.1	22.2	6.5
YFS1.25-5N	#10	5.3mm	8.1	22.2	6.5
YFL1.25-5N	#10	5.3mm	9.5	22.2	6.5
YFS1.25-6N	1/4	6.4mm	9.5	22.2	6.5
YFL1.25-6N	1/4	6.4mm	12.0	28.2	11.0

導線截面：0.5～2.5mm2(AWG16～14) 最大電流：lmax＝27A.包裝1000PCS
Size of cable: 0.5-2.5mm2(American standar 16-14) Max.Current=27A.Package:1000Pcs

型號 Item No.	尺寸 DIMENSION							顏色 color
	美制螺栓號	螺栓口直徑	B	L	F	H	D Φ
	美制螺栓號	D2	mm	mm	mm	mm	mm
YF2-3N	#4	3.2mm	5.7	22.2	6.5	11.0	4.5	藍
YFS2-3.5N	#6	3.7mm	5.7	22.2	6.5
YFL2-3.5N	#6	3.7mm	6.0	22.2	6.5
YFS2-4N	#8	4.3mm	6.4	22.2	6.5
YFM2-4N	#8	4.3mm	7.2	22.2	6.5
YFL2-4N	#8	4.3mm	8.1	22.2	6.5
YFS2-5N	#10	5.3mm	8.1	22.2	6.5
YFL2-5N	#10	5.3mm	9.5	22.2	6.5
YFS2-6N	1/4	6.4mm	9.5	22.2	6.5
YFL2-6N	1/4	6.4mm	12.0	28.2	11.0

導線截面：4～6mm2(AWG12～10) 最大電流：lmax=37A.包裝500PCS
Size of cable: 4-6mm2(American standar 12-10) Max.Current=37A.Package:500Pcs

型號 Item No.	尺寸 DIMENSION							顏色 color
	美制螺栓號	螺栓口直徑	B	L	F	H	D Φ
	美制螺栓號	D2	mm	mm	mm	mm	mm
YF3.5-3N	#4	3.2mm	5.7	25.7	7.0	13.4	6.4	黑
YF3.5-4N	#8	4.3mm	8.0	25.7	7.0
YF3.5-5N	#10	5.3mm	5.3	25.7	7.0
YF3.5-6N	1/4	6.5mm	6.5	25.7	7.0

導線截面：4～6mm2(AWG12～10)最大電流：lmax=48A 包裝：500PCS
Insulation square：4～6mm2(AWG12～10)Max current：lmax=48A Package:1000Pcs

型號 Item No.	尺寸 DIMENSION							顏色 color
	美制螺栓號	螺栓口直徑	B	L	F	H	D Φ
	美制螺栓號	D2	mm	mm	mm	mm	mm
YFS5.5-3.5N	#6	3.7mm	7.2	24.4	7.5	13.4	6.4	黃
YF5.5-3.5N	#6	3.7mm	8.3	25.2	7.5
YFS5.5-4N	#8	4.3mm	8.3	26.9	7.5
YFL5.5-4N	#8	4.3mm	9.0	26.9	7.5
YF5.5-5N	#10	5.3mm	9.0	27.0	7.5
YFS5.5-6N	1/4	6.5mm	9.0	27.0	7.5
YFL5.5-6N	1/4	6.5mm	12.0	31.5	12.0
YF5.5-8N	5/16	8.4mm	14.0	30.5	10.5
