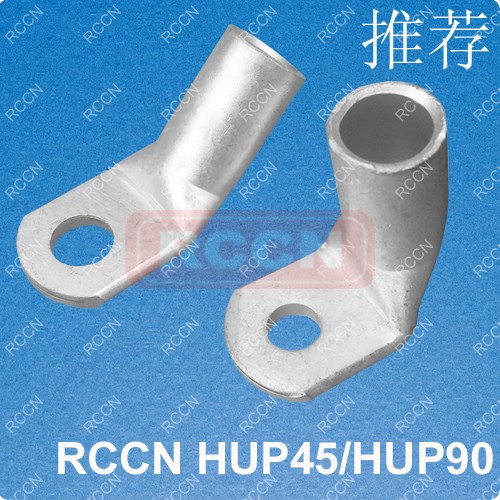

日成HUP90/HUP45度銅管端子

產品材質,日成HUP90/HUP45度銅管端子采用優質紫銅鍍錫制成,導電性良好,,耐久性不易老化.
產品特點:采用優質亞光電鍍,防銹時間大大加長,無鋒利部位；配套日成端子鉗即可壓緊電線,接線美觀,
產品顏色:見實物圖片
國際認證:歐盟RoHS環保認證,歐洲CE認證.
產品特性:品質優良,壓緊后不斷裂松開,-40度耐熱至150度正常使用.
使用方法:將電線剝開外皮,穿入端子后銅管,使用日成端子鉗壓緊即可.

特性:
管端尺寸適于細絞線，標準 VDE60228（如VDE 0295 第 5、6 類）
HUP內孔擴大型，易于插入電纜
不帶窺視孔的電纜端子，型號：HUP35-8/N
Hole for eyes
細絞線截面圖
優勢：
在受到機械應力時或在強振下連接，同樣可以實現最優的穩定性。
維修和維護工作較少。應用領域更為廣泛。

HUP90 壓接電纜端子形成 45°和 90°的角度。
為即使是轉角型的和困難的安裝提供合適的解決方案。

C110頁

45度型號 Item No.	尺寸 DIMENSION
45度型號 Item No.	E	DΦ	dΦ	W	B	L1
HUP45-10/5	5.3	8.0	5.5	12	14	13.5
HUP45-10/6	6.5	8.0	5.5	12	14	13.5
HUP45-10/8	8.5	8.0	5.5	12	14	185
HUP45-10/10	10.5	8.0	5.5	16	14	22.5
HUP45-10/12	13.0	8.0	5.5	19	14	22.5
HUP45-16/5	5.3	9.5	6.6	13	15	13.5
HUP45-16/6	6.5	9.5	6.6	3	15	13.5
HUP45-16/8	8.5	9.5	6.6	16	15	20
HUP45-16/10	10.5	9.5	6.6	17	15	24
HUP45-16/12	13.0	9.5	6.6	19	15	24
HUP45-25/5	5.3	11	7.9	15	17	15
HUP45-25/6	6.5	11	7.9	15	17	15
HUP45-25/8	8.5	11	7.9	17	17	20
HUP45-25/10	10.5	11	7.9	17	17	24
HUP45-25/12	13.0	11	7.9	19	17	24
HUP45-35/6	6.5	12.5	9.2	17	19	15
HUP45-35/8	8.5	12.5	9.2	18	19	20
HUP45-35/10	10.5	12.5	9.2	18	19	24
HUP45-35/12	13.0	12.5	9.2	19	19	24
HUP45-35/14	15.0	12.5	9.2	21	19	24
HUP45-50/6	6.5	15	11	21	21	20
HUP45-50/8	8.5	15	11	21	21	20
HUP45-50/10	10.5	15	11	21	21	24
HUP45-50/12	13.0	15	11	21	21	26
HUP45-50/14	15.0	15	11	23	21	26
HUP45-50/16	17.0	15	11	28	21	26
HUP45-70/8	8.5	17	13	25	25	20
HUP45-70/10	10.5	17	13	25	25	24
HUP45-70/12	13.0	17	13	25	25	26
HUP45-70/14	15.0	17	13	25	25	26
HUP45-70/16	17.0	17	13	25	25	26
HUP45-95/8	8.5	19	14.5	28	26	24
HUP45-95/10	10.5	19	14.5	28	26	24
HUP45-95/12	13.0	19	14.5	28	26	26
HUP45-95/14	15.0	19	14.5	28	26	26
HUP45-95/16	17.0	19	14.5	28	26	26
HUP45-120/8	8.5	21	16.2	30	30	28
HUP45-120/10	10.5	21	16.2	30	30	28
HUP45-120/12	13.0	21	16.2	30	30	30
HUP45-120/14	15.0	21	16.2	30	30	30
HUP45-120/16	17.0	21	16.2	30	30	30
HUP45-120/20	21.0	21	16.2	30	30	30
HUP45-150/8	8.5	23	18	34	32	31
HUP45-150/10	10.5	23	18	34	32	31
HUP45-150/12	13.0	23	18	34	32	34
HUP45-150/14	15.0	23	18	34	32	37
HUP45-150/16	17.0	23	18	34	32	37
HUP45-150/20	21.0	23	18	40	32	37
HUP45-185/10	10.5	26	20.6	39	35	40
HUP45-185/12	13.0	26	20.6	39	35	40
HUP45-185/14	15.0	26	20.6	39	35	40
HUP45-185/16	17.0	26	20.6	39	35	40
HUP45-185/20	21.0	26	20.6	39	35	40
HUP45-240/10	10.5	28	23.1	41	44	33
HUP45-240/12	13.0	28	23.1	41	44	33
HUP45-240/14	15.0	28	23.1	41	44	39
HUP45-240/16	17.0	28	23.1	41	44	39
HUP45-240/20	21.0	28	23.1	41	44	39
HUP45-300/12	13.0	32	26.1	47	44	41
HUP45-300/14	15.0	32	26.1	47	44	41
HUP45-300/16	17.0	32	26.1	47	44	41
HUP45-300/20	21.0	32	26.1	47	44	41

90度型號 Item No.	尺寸 DIMENSION
90度型號 Item No.	E	DΦ	dΦ	W	B	L1
HUP90-10/5	5.3	8.0	5.5	12	14	13.5
HUP90-10/6	6.5	8.0	5.5	12	14	13.5
HUP90-10/8	8.5	8.0	5.5	12	14	185
HUP90-10/10	10.5	8.0	5.5	16	14	22.5
HUP90-10/12	13.0	8.0	5.5	19	14	22.5
HUP90-16/5	5.3	9.5	6.6	13	15	13.5
HUP90-16/6	6.5	9.5	6.6	3	15	13.5
HUP90-16/8	8.5	9.5	6.6	16	15	20
HUP90-16/10	10.5	9.5	6.6	17	15	24
HUP90-16/12	13.0	9.5	6.6	19	15	24
HUP90-25/5	5.3	11	7.9	15	17	15
HUP90-25/6	6.5	11	7.9	15	17	15
HUP90-25/8	8.5	11	7.9	17	17	20
HUP90-25/10	10.5	11	7.9	17	17	24
HUP90-25/12	13.0	11	7.9	19	17	24
HUP90-35/6	6.5	12.5	9.2	17	19	15
HUP90-35/8	8.5	12.5	9.2	18	19	20
HUP90-35/10	10.5	12.5	9.2	18	19	24
HUP90-35/12	13.0	12.5	9.2	19	19	24
HUP90-35/14	15.0	12.5	9.2	21	19	24
HUP90-50/6	6.5	15	11	21	21	20
HUP90-50/8	8.5	15	11	21	21	20
HUP90-50/10	10.5	15	11	21	21	24
HUP90-50/12	13.0	15	11	21	21	26
HUP90-50/14	15.0	15	11	23	21	26
HUP90-50/16	17.0	15	11	28	21	26
HUP90-70/8	8.5	17	13	25	25	20
HUP90-70/10	10.5	17	13	25	25	24
HUP90-70/12	13.0	17	13	25	25	26
HUP90-70/14	15.0	17	13	25	25	26
HUP90-70/16	17.0	17	13	25	25	26
HUP90-95/8	8.5	19	14.5	28	26	24
HUP90-95/10	10.5	19	14.5	28	26	24
HUP90-95/12	13.0	19	14.5	28	26	26
HUP90-95/14	15.0	19	14.5	28	26	26
HUP90-95/16	17.0	19	14.5	28	26	26
HUP90-120/8	8.5	21	16.2	30	30	28
HUP90-120/10	10.5	21	16.2	30	30	28
HUP90-120/12	13.0	21	16.2	30	30	30
HUP90-120/14	15.0	21	16.2	30	30	30
HUP90-120/16	17.0	21	16.2	30	30	30
HUP90-120/20	21.0	21	16.2	30	30	30
HUP90-150/8	8.5	23	18	34	32	31
HUP90-150/10	10.5	23	18	34	32	31
HUP90-150/12	13.0	23	18	34	32	34
HUP90-150/14	15.0	23	18	34	32	37
HUP90-150/16	17.0	23	18	34	32	37
HUP90-150/20	21.0	23	18	40	32	37
HUP90-185/10	10.5	26	20.6	39	35	40
HUP90-185/12	13.0	26	20.6	39	35	40
HUP90-185/14	15.0	26	20.6	39	35	40
HUP90-185/16	17.0	26	20.6	39	35	40
HUP90-185/20	21.0	26	20.6	39	35	40
HUP90-240/10	10.5	28	23.1	41	44	33
HUP90-240/12	13.0	28	23.1	41	44	33
HUP90-240/14	15.0	28	23.1	41	44	39
HUP90-240/16	17.0	28	23.1	41	44	39
HUP90-240/20	21.0	28	23.1	41	44	39
HUP90-300/12	13.0	32	26.1	47	44	41
HUP90-300/14	15.0	32	26.1	47	44	41
HUP90-300/16	17.0	32	26.1	47	44	41
HUP90-300/20	21.0	32	26.1	47	44	41
