日成BGN型內螺紋軟管防水接頭

螺牙規格:公制螺牙(Metric).

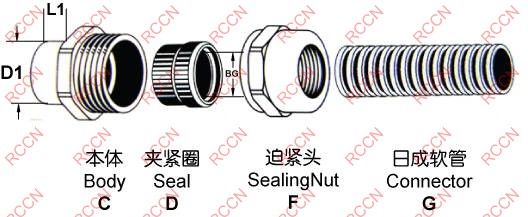

產品材質:C.F部位均采用鋅合金鍍鎳制成.D采用硅橡膠制成。
產品認證:歐洲CE.歐洲環保ROHS。
防護等級:在規定的卡口范圍內,并使用O形密封圈旋緊迫緊頭,達到IP68。
產品特性:配套鎖緊式迫緊頭,防軟管松動,內鎖扣和本體特殊設計,裝卸只需撥插無需工具,大大縮短了安裝時間夾緊電纜范圍大,抗拉力特強,可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑.
目錄頁碼:A64-65

型號Item No .	螺紋規格 Thread	適應電纜 Cable Range Φ	對應日成軟管型號 BG	對應日成軟管外徑 BG	螺紋外徑 Thread O.D. D1	機板口徑 Panle Mounting Hole	螺紋長度 Thread Length L1	包裝 Std.Pkg. pcs
公制螺牙BGN-M
BGN-M12(BG07)	M12*1.5	3-6	BG-07	10.0	12	12-12.3	6	10PCS
BGN-M12(BG07)	M12*1.5	3-6	BG-07	10.0	12	12-12.3	6
BGN-M16(BG10)	M16*1.5	4-8	BG-10	13.0	16	16-16.3	7
BGN-M18(BG12)	M18*1.5	6-10	BG-12	15.8	18	18-18.3	8
BGN-M20(BG12)	M20*1.5	8-12	BG-12	15.8	20	20-20.3	8
BGN-M20(BG15)	M20*1.5	8-12	BG-15	18.5	20	20-20.3	8
BGN-M20(BG17)	M20*1.5	8-12	BG-17	21.2	20	20-20.3	8
BGN-M22(BG17)	M22*1.5	10-14	BG-17	21.2	22	22-22.3	9	10PCS
BGN-M24(BG17)	M24*1.5	10-14	BG-17	21.2	24	24-24.3	10
BGN-M25(BG17)	M25*1.5	10-14	BG-17	21.2	25	25-25.4	10
BGN-M25(BG23)	M25*1.5	10-14	BG-23	28.5	25	25-25.4	10
BGN-M27(BG23)	M27*1.5	13-18	BG-23	28.5	27	27-27.4	11
BGN-M30(BG29)	M30*1.5	13-18	BG-29	34.5	30	30-30.4	11
BGN-M32(BG29)	M32*1.5	15-22	BG-29	34.5	32	32-32.4	11
BGN-M33(BG29)	M33*1.5	15-22	BG-29	34.5	33	33-33.4	11
BGN-M36(BG29)	M36*1.5	18-25	BG-29	34.5	36	36-36.4	11
BGN-M40(BG36)	M40*1.5	18-25	BG-36	42.5	40	40-40.4	12
BGN-M50(BG48)	M50*1.5	26-32	BG-48	54.5	50	50-50.4	13
BGN-M63(BG48)	M63*1.5	37-44	BG-48	54.5	63	63-63.4	14
