日成MG型電纜接頭

螺牙規格:公制螺牙(Metric/EN50262)。

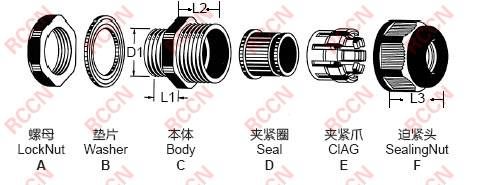

產品材質:A.C.E.F部位均采用環保尼龍66(NYLON66)原料制成.B.D采用耐油丁
              腈橡膠制成。
產品認證:歐洲CE 歐洲環保SGS,REACH,防爆EX認證。
防火等級:UL94V-2。
工作溫度:靜態-40°C至85°C。
防護等級:在規定的卡口范圍內,并使用防水墊片及夾緊圈旋緊迫緊頭,達到IP68。
顏色種類:淺灰色、黑色。
使用方法:先將本體穿于機板,再以螺母扭緊固定,線纜穿過迫緊頭,扭緊迫緊頭將
               其固定。
產品特性:夾緊爪與夾緊圈分體成型之設計雙重橡膠防塵水功能,配合迫緊頭裝配
               省時便利,夾緊電纜范圍大,抗拉力更強,可防水、防塵、抗鹽、耐酸堿、
               酒精、油、脂及一般溶劑。應用于電纜出線端的固定保護及密封防塵水。
更多選擇:加長型螺紋適用于厚機板。
說明:本品為耐油丁腈橡膠結構,為老款產品。
新款型號為:MGA型代替。
目錄頁碼：A9頁

型號Item No.		螺牙規格 Thread	適用電纜外徑 CableRange ￠	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F	包裝 Std.Pkg. pcs
灰白色 White	黑色 Black	螺牙規格 Thread	適用電纜外徑 CableRange ￠	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F	包裝 Std.Pkg. pcs
	MG12B-05	M12×1.5	3-5.3	12	12-12.3	9	19	100PCS
MG12W-08	MG12B-08	M12×1.5	4-8	12	12-12.3	9	19
	MG16B-07	M16×1.5	4-7	16	16-16.3	15	22
	MG16B-10	M16×1.5	6-10	16	16-16.3	15	22
	MG20B-11	M20×1.5	6-11	20	20-20.3	15	27
	MG20B-14	M20×1.5	9-14	20	20-20.3	15	27
	MG25B-16	M25×1.5	10-16	25	25-25.3	15	33
	MG25B-18	M25×1.5	13-18	25	25-25.3	15	33
	MG32B-22	M32×1.5	15-22	32	32-32.3	15	41	50PCS
	MG32B-25	M32×1.5	18-25	32	32-32.3	15	41
	MG40B-25	M40×1.5	20-25	40	40-40.3	15	50
	MG40B-30	M40×1.5	24-30	40	40-40.3	15	50
	MG50B-32	M50×1.5	26-32	50	50-50.3	15	62	20PCS
	MG50B-40	M50×1.5	30-40	50	50-50.3	15	62
	MG63B-46	M63×1.5	38-46	63	63-63.3	24	75
MG63W-50	MG63B-50	M63×1.5	40-50	63	63-63.3	24	75
