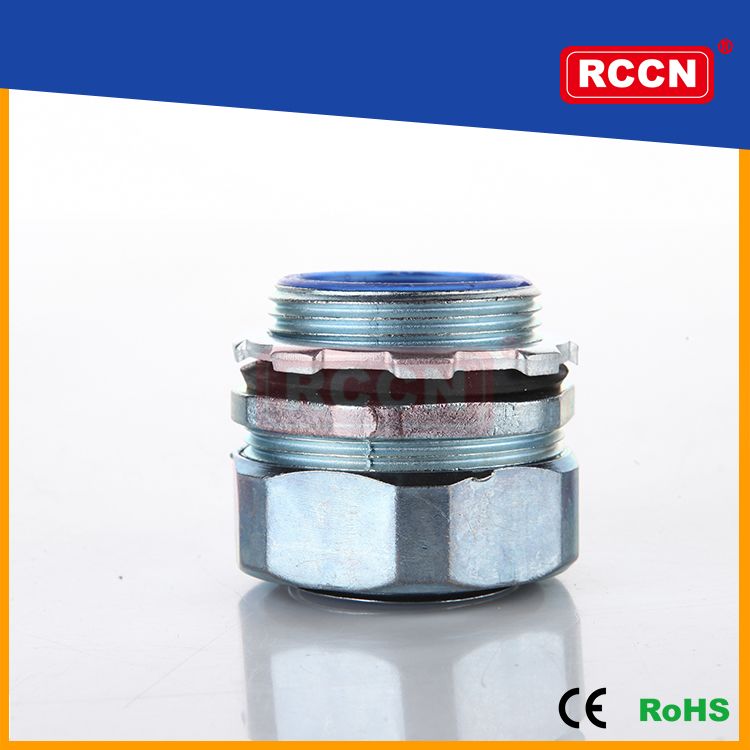

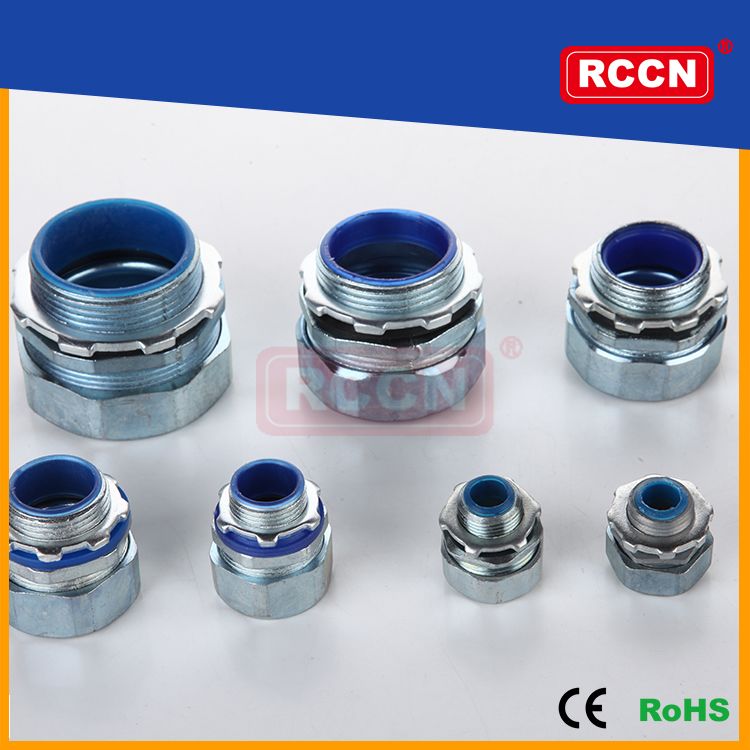

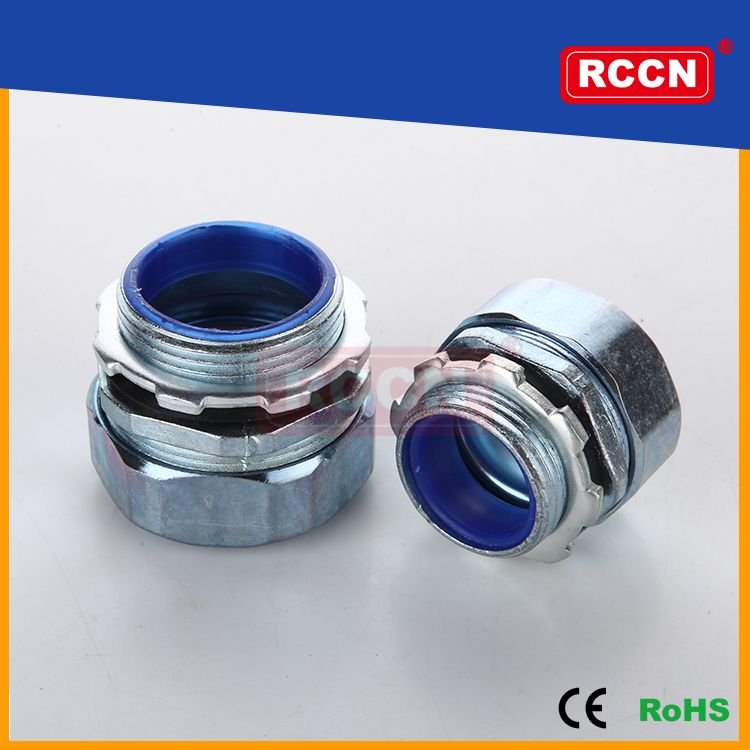

日成NBG型金屬軟管接頭

螺牙規格:管螺紋G/PF牙,公制螺紋Metric,德制螺紋 PG

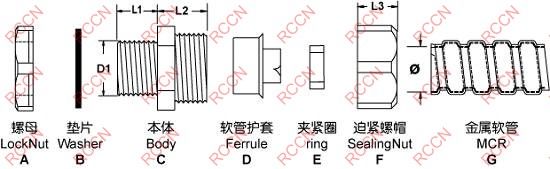

產品材質:A.C.F部位優質加厚型鋅合金制成.B.E丁腈橡膠(NBR)制成.D鐵皮制成.
產品認證:歐洲CE,歐洲環保RoHS / 顏色:金屬色(銀白色)   /   防護等級:IP54
工作溫度:-40°C至100°C,瞬間可耐熱達120°C.
產品特性: 1.加厚型鋅合金鍍鋅或硬鉻,外型美觀,結構緊密,強度高.
                2.軟管護套設計與軟管相扣接緊之設計,配合迫緊頭裝配省時便利,抗拉力特強,
                3.可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑.
                4.除以下標準規格外,可另按需求任意變動大小及螺紋標準.
備       注:成品均配帶螺母A及防水墊片B可定制特殊規格不同的螺紋和配套和管
目錄頁碼:A78

型號Item No.		螺牙標準 Thread G/M/PG	配套日成金屬軟管MCR			螺紋外徑 Thread O.D. D1	螺紋長度 Thread Length L1	接合長度 Joint Length L2+L3	包裝 Packing pcs
鋅合金	黃銅鍍鎳	螺牙標準 Thread G/M/PG	對應型號	公制	英制	螺紋外徑 Thread O.D. D1	螺紋長度 Thread Length L1	接合長度 Joint Length L2+L3	包裝 Packing pcs
管螺紋 NBG-G
NBG-01G		G1/4"	MCR-01	6	3/16"	13.2	8	16	100
NBG-02G	TNBG-02G	G1/4"	MCR-02	8	5/16"	13.2	8	16	100
NBG-03G	TNBG-03G	G3/8"	MCR-03	10	1/4"	16.5	8	17	100
NBG-04G	TNBG-04G	G3/8"	MCR-04	13	3/8"	16.5	8	18	100
NBG-05G	TNBG-05G	G1/2"	MCR-05	16	1/2"	21.3	11	23	100
NBG-06G	TNBG-06G	G3/4"	MCR-06	20	3/4"	26.6	14	22	50
NBG-08G	TNBG-08G	G1"	MCR-08	25	1"	33.4	15	28	50
NBG-10G	TNBG-10G	G1 1/4"	MCR-10	32	11/4"	42.1	15	30	25
NBG-12G	TNBG-12G	G1 1/2"	MCR-12	38	11/2"	47.8	16	32	25
NBG-16G	TNBG-16G	G2"	MCR-16	51	2	59.6	18	34	10
NBG-20G		G2 1/2"	MCR-20	64	2 1/2"	75.1	22	38	10
NBG-24G		G3"	MCR-24	80	3"	87.8	22	46	5
NBG-32G		G4"	MCR-32	100	4"	113	24	50	5
公制螺紋 NBG-M
NBG-01M		M14*1.5	MCR-01	6	3/16"	M14*1.5	8	16	100
NBG-02M		M14*1.5	MCR-02	8	5/16"	M14*1.5	8	16	100
NBG-03M	TNBG-03M	M16*1.5	MCR-03	10	1/4	M16*1.5	8	17	100
NBG-04M	TNBG-04M	M16*1.5	MCR-04	13	3/8"	M16*1.5	8	18	100
NBG-05M	TNBG-05M	M20*1.5	MCR-05	16	1/2"	M20*1.5	11	23	100
NBG-06M	TNBG-06M	M25*1.5	MCR-06	20	3/4"	M25*1.5	14	22	50
NBG-08M	TNBG-08M	M32*1.5	MCR-08	25	1"	M32*1.5	15	28	50
NBG-10M	TNBG-10M	M40*1.5	MCR-10	32	11/4"	M40*1.5	15	30	25
NBG-12M	TNBG-12M	M50*1.5	MCR-12	38	1 1/2	M50*1.5	16	32	25
NBG-16M	TNBG-16M	M63*1.5	MCR-16	51	2"	M63*1.5	18	34	10
NBG-20M		M76*2	MCR-20	64	2 1/2"	M76*2	22	38	10
NBG-24M		M88*2	MCR-24	80	3"	M88*2	22	46	5
NBG-32M		M114*2	MCR-32	100	4"	M114*2	24	50	5
德制螺紋 NBG-PG
NBG-03P	TNBG-03P	PG9	MCR-03	10	1/4"	15.2	8	16	100
NBG-04P	TNBG-04P	PG11	MCR-04	13	3/8"	18.6	9	17	100
NBG-05P	TNBG-05P	PG13.5	MCR-05	16	1/2"	20.4	11	23	100
NBG-06P	TNBG-06P	PG21	MCR-06	20	3/4"	28.3	14	23	50
		PG29	MCR-08	25	1"	37.0	15	28	50
NBG-10P	TNBG-10P	PG29	MCR-10	32	1 1/4"	37.0	15	30	25
NBG-12P	TNBG-12P	PG36	MCR-12	38	11/2"	47.0	16	32	25
NBG-16P	TNBG-16P	PG48	MCR-16	51	2"	59.3	18	34	10
