日成：產品目錄 >>電纜接頭金屬接頭 >>日成NBF型內螺紋金屬軟管接頭

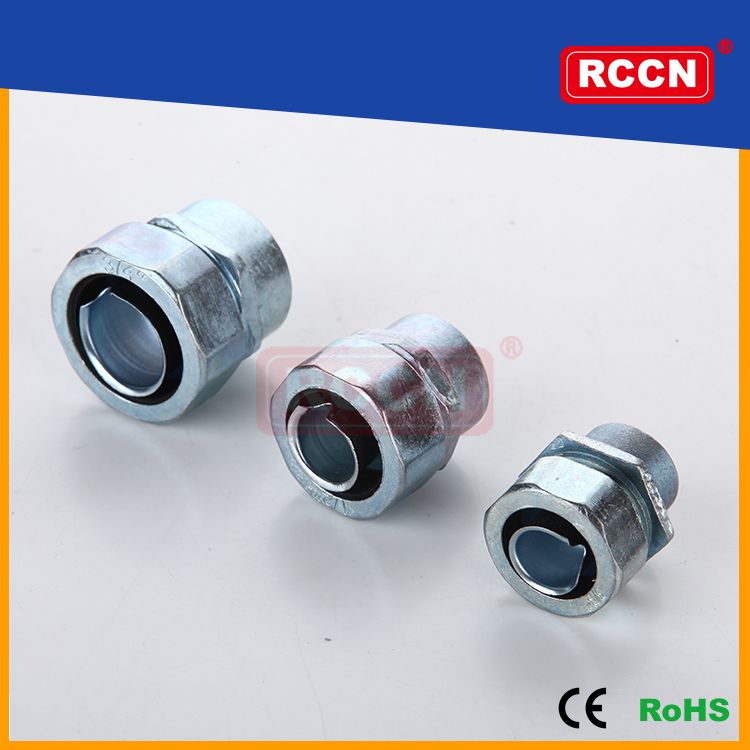

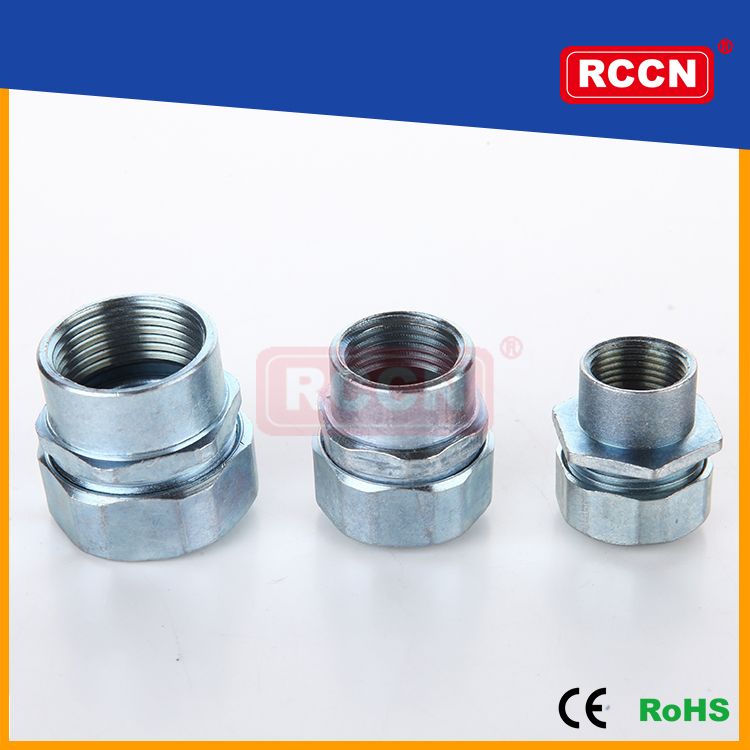

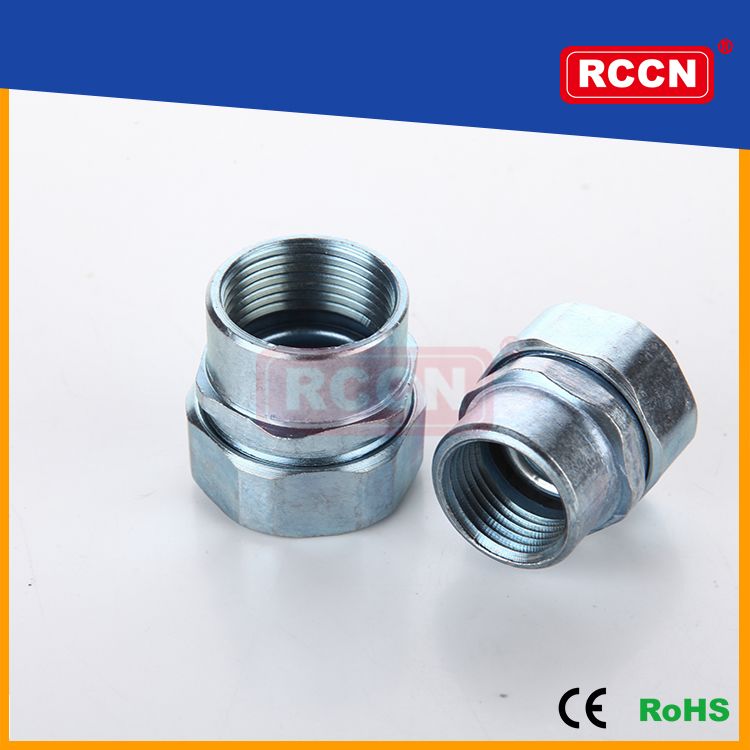

日成NBF型內螺紋金屬軟管接頭

螺牙規格:管螺紋G

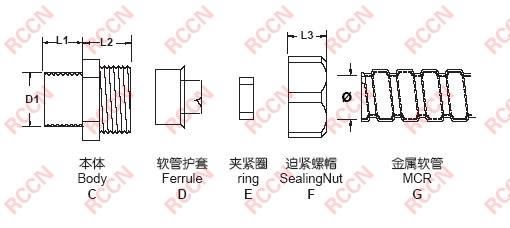

產品材質:C.F部位均采用優質加厚型鋅合金制成.E采用丁腈橡膠(NBR)制成.
D為鐵皮壓鑄制成.
產品認證:歐洲CE,歐洲環保RoHS
產品特性: 1.內螺紋型用于接帶螺紋鋼管或配有外螺紋的連接件均可.
2.除以下標準規格外,可另按需求任意變動大小及螺紋標準.
目錄頁碼:A82

型號Item No.		螺牙標準 Thread	配套日成金屬軟管MCR			螺紋外徑 Thread O.D. D1	螺紋長度 Thread Length L1	接合長度 Joint Length L2+L3	包裝 Packing pcs
鋅合金	黃銅鍍鎳	螺牙標準 Thread	對應型號	公制	英制	螺紋外徑 Thread O.D. D1	螺紋長度 Thread Length L1	接合長度 Joint Length L2+L3	包裝 Packing pcs
管螺紋 NBG-G
NBF-04G	TNBF-04G	G3/8"	MCR-04	13	3/8"	16.5	8	18	100
NBF-05G	TNBF-05G	G1/2"	MCR-05	16	1/2"	21.3	11	23	100
NBF-06G	TNBF-06G	G3/4"	MCR-06	20	3/4"	26.6	14	22	50
NBF-08G	TNBF-08G	G1"	MCR-08	25	1"	33.4	15	28	50
NBF-10G	TNBF-10G	G1 1/4"	MCR-10	32	1 1/4"	42.1	15	30	25
NBF-12G	TNBF-12G	G1 1/2"	MCR-12	38	1 1/2"	47.8	16	32	25
NBF-16G	TNBF-16G	G2"	MCR-16	51	2"	59.6	18	34	10
NBF-20G		G2 1/2"	MCR-20	64	2 1/2"	75.1	22	38	10
NBF-24G		G3"	MCR-24	80	3"	87.8	22	46	5
NBF-32G		G4"	MCR-32	100	4"	113	24	50	5
公制螺紋 NBF-M
NBF-04M	TNBF-04M	M16*1.5	MCR-04	13	3/8"	16	8	18	100
NBF-05M	TNBF-05M	M20*1.5	MCR-05	16	1/2"	20	11	23	100
NBF-06M	TNBF-06M	M25*1.5	MCR-06	20	3/4"	25	14	22	50
NBF-08M	TNBF-08M	M32*1.5	MCR-08	25	1"	32	15	28	50
NBF-10M	TNBF-10M	M40*1.5	MCR-10	32	1 1/4"	40	15	30	25
NBF-12M	TNBF-12M	M50*1.5	MCR-12	38	1 1/2"	50	16	32	25
NBF-16M	TNBF-16M	M63*1.5	MCR-16	51	2"	63	18	34	10
