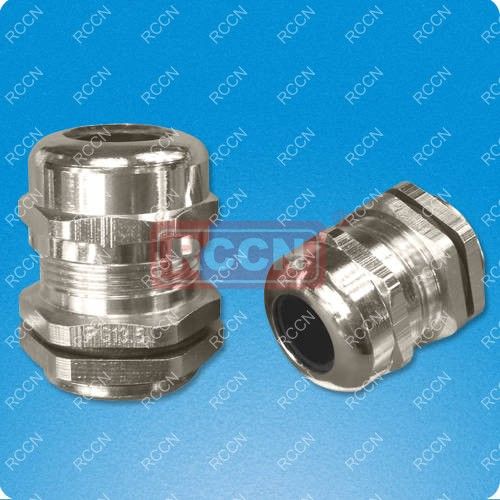

日成PG型德制金屬接頭

螺牙規格:德制螺牙(DIN PG)，管制螺牙(G/PF)，美制螺牙(NPT)。
產品材質:A.C.F部位均采用黃銅鍍鎳制成.D采用絕緣塑膠制成.B.E采用耐油丁腈橡膠(NBR)制成。
產品認證:歐洲CE,防爆EX認證
工作溫度:靜態-40°C至100°C
防護等級:在規定的卡口范圍內,并使用防水O形圈及夾緊圈旋緊迫緊頭,達到IP67。
產品特性:特殊夾緊爪與夾緊圈凹凸相扣之設計,配合迫緊頭裝配省時便利,夾緊電纜范圍大,抗拉力特強, 可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑。應用于電纜出線端的固定保護及密封防塵水。
更多選擇:另備有加長型至15MM或更長及多種范圍夾緊圈,戶外用時橡膠需更換為耐老化材質。
說明:美制螺牙(NPT)型不帶螺母。
更多選擇:戶外用時或防水環境要求較高橡膠需更換為耐老化材質:A-PG型或PGA型。型號帶S&D均為非標定制，交期較久。
目錄頁碼:A25

型號 Item No	螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	螺紋長度 Thread Length L1	接合長度 Joint Length L2+L3	板手 Spanner size A&F	包裝 Std.Pkg Pcs
PG德制螺紋
PG-7	PG-7	3-6	12.5	7	19	16	100PCS
PG-9	PG-9	4-8	15.2	8	20	18
PG-11	PG-9	6-10	18.6	8	22	20
PG-13.5	PG-13.5	8-12	20.4	8	23	22
PG-16	PG-16	10-14	22.5	10	23	24
PG-21	PG-21	13-18	28.3	11	28	30	10PCS
PG-29	PG-29	18-25	37.0	11	32	42
PG-36	PG-36	25-32	47.0	13	38	52
PG-42	PG-42	32-38	54.0	14	38	60
PG-48	PG-48	37-44	59.3	14	38	64
PG德制螺紋加長型
PG-7L	PG-7	3-6	12.5	10	19	16	100PCS
PG-9L	PG-9	4-8	15.2	10	20	18
PG-11L	PG-11	5-10	18.6	10	22	20
PG-13.5L	PG-13.5	6-12	20.4	10	23	22
PG-16L	PG-16	8-14	22.5	12	23	24
PG-21L	PG-21	13-18	28.3	13	28	30	10PCS
PG-29L	PG-29	18-25	37.0	13	32	42
PG-36L	PG-36	25-32	47.0	15	38	52
PG-42L	PG-42	32-38	54.0	18	38	60
PG-48L	PG-48	37-44	59.3	18	38	64
PG德制螺紋特殊型
PG-9S	PG-9	3-6	15.2	8	20	18	100PCS
PG-9LS	PG-9	3-6	15.2	10	20	18
PG-13.5S	PG-13.5	6-10	20.4	8	23	22
PG-13.5LS	PG-13.5	6-10	20.4	10	23	22
PG-16S	PG-16	6-12	22.5	10	23	24
PG-21S	PG-21	11-16	28.3	11	28	30	10PCS
PG-21LS	PG-21	11-16	28.3	13	28	30
PG-29S	PG-29	15-22	37.0	11	32	42
PG-29LS	PG-29	15-22	37.0	13	32	42
