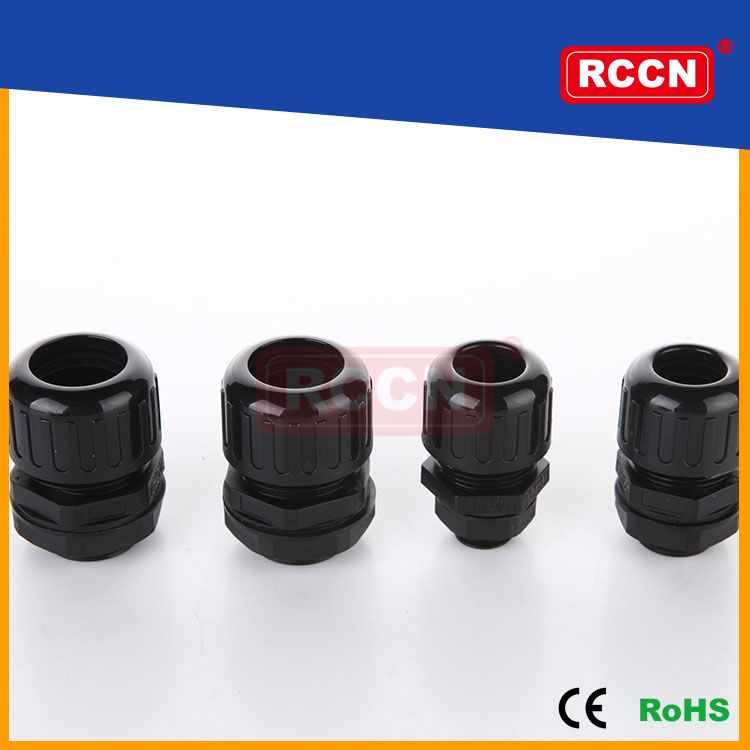

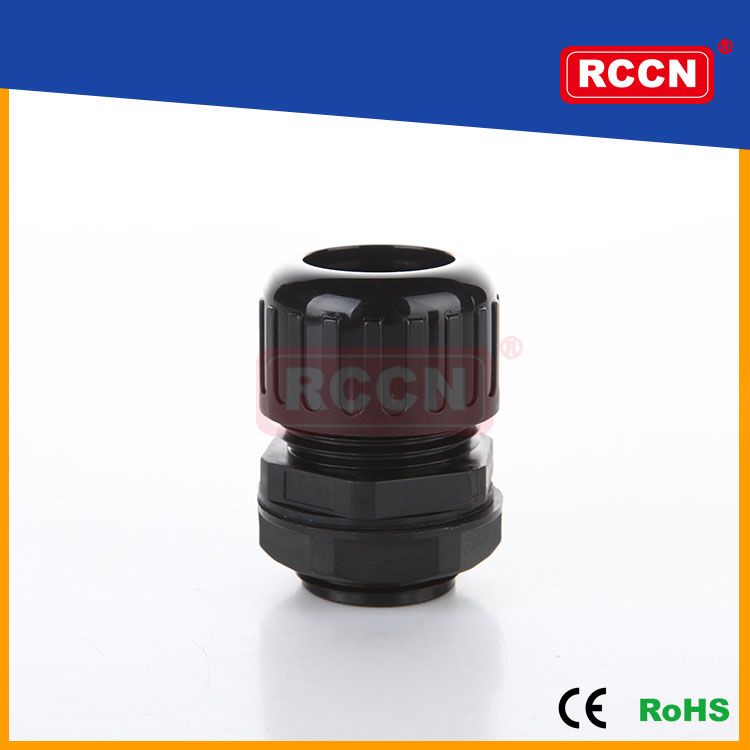

日成BGQF型快速軟管防水接頭

螺牙規格:公制螺牙(Metric),德制螺牙(DIN STANDARD)。

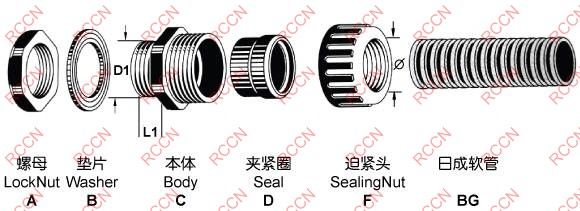

產品材質:A.C.F部位均采用環保尼龍66(NYLON66)原料制成.B.D采用耐
老化橡膠材質。
產品認證:歐洲CE,ROHS, 歐洲環保SGS。
防火等級:UL94V-2。
工作溫度:-40°C至150°C。
防護等級:在規定的卡口范圍內,并使用O形密封圈旋緊迫緊頭,達到IP68。
顏色種類:淺灰色、黑色,特殊顏色如灰/紅/藍均可訂做。

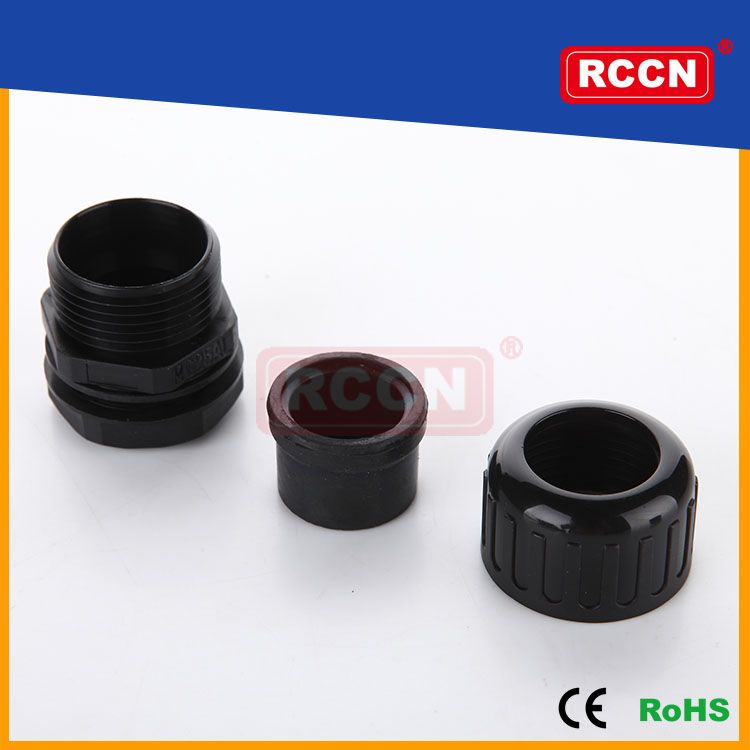

使用方法:先將本體穿于機板,再以螺母扭緊固定,軟管穿過迫緊頭套進夾
緊圈到底,扭緊迫緊頭將其固定。
另備灰色,例：BGQF-M12G（BG-07）
目錄頁碼:A61

型號 Item No .	螺紋規格 Thread	對應日成軟管型號 Suit to RCCN conduit item no BG	對應日成軟管型號 Suit to RCCN conduit item no BG	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1
黑色Black	螺紋規格 Thread	對應日成軟管型號 Suit to RCCN conduit item no BG	對應日成軟管型號 Suit to RCCN conduit item no BG	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1
公制螺紋BGQF-M
BGQF-M12B(BG-07)	M12*1.5	BG-07	10.0	12	12-12.3	8.5
BGQF-M16B(BG-10)	M16*1.5	BG-10	13.0	16	16-16.3	10
BGQF-M16B(BG-12)	M16*1.5	BG-12	15.8	16	16-16.3	10
BGQF-M16B(BG-15)	M16*1.5	BG-15	18.5	16	16-16.3	10
BGQF-M20B(BG-12)	M20*1.5	BG-12	15.8	20	20-20.3	10
BGQF-M20B(BG-15)	M20*1.5	BG-15	18.5	20	20-20.3	10
BGQF-M20B(BG17)	M20*1.5	BG-17	21.2	20	20-20.3	10
BGQF-M25B(BG-23)	M25*1.5	BG-23	28.5	25	25-25.4	12
BGQF-M32B(BG-23)	M32*1.5	BG-23	28.5	32	32-32.4	12
BGQF-M32B(BG-29)	M32*1.5	BG-29	34.5	32	32-32.4	12
BGQF-M40B(BG-36)	M40*1.5	BG-36	42.5	40	40-40.4	12
BGQF-M50B(BG-48)	M50*1.5	BG-48	54.5	50	50-50.4	15
BGQF-M63B(BG-48)	M63*1.5	BG-48	54.5	63	63-63.4	20
德制螺紋BGQF-P
BGQF-PG7B(BG-07)	PG7	BG-07	10.0	12.5	12.5-12.8	10
BGQF-PG9B(BG-07)	PG9	BG-07	10.0	12.5	15.2-15.5	10
BGQF-PG9B(BG-10)	PG9	BG-10	13.0	12.5	15.2-15.5	10
BGQF-PG11B(BG-10)	PG11	BG-10	13.0	18.6	18.6-18.9	10
BGQF-PG11B(BG-12)	PG11	BG-12	15.8	15.2	18.6-18.9	10
BGQF-PG11B(BG-15.8)	PG11	BG-12	18.5	15.2	18.6-18.9	10
BGQF-PG13.5B(BG-12)	PG13.5	BG-12	15.8	20.4	20.4-20.7	10
BGQF-PG13.5B(BG-15)	PG13.5	BG-15	18.5	20.4	20.4-20.7	10
BGQF-PG16B(BG-12)	PG16	BG-12	15.8	22.5	22.5-22.8	11
BGQF-PG16B(BG-15)	PG16	BG-15	18.5	22.5	22.5-22.8	11
BGQF-PG16B(BG-17)	PG16	BG-17	21.2	22.5	22.5-22.8	11
BGQF-PG21B(BG-23)	PG21	BG-23	28.5	28.3	28.3-28.7	12.5
BGQF-PG29B(BG-29)	PG29	BG-29	34.5	37.0	37.0-37.4	13
BGQF-PG36B(BG-36)	PG36	BG-36	42.5	47.0	47.0-47.4	13
BGQF-PG48B(BG-48)	PG48	BG-48	54.5	59.3	59.3-59.7	16
