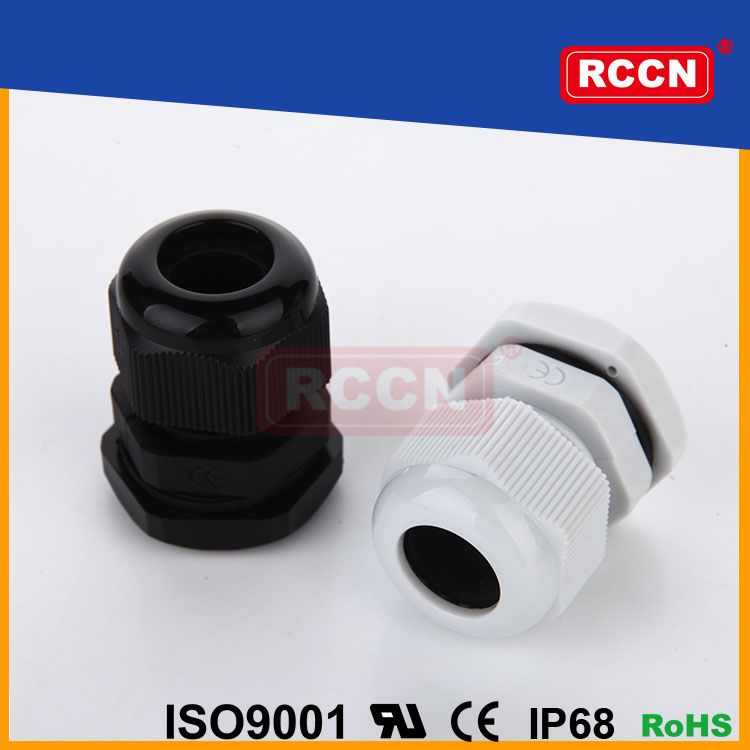

日成P-PG型公制電纜接頭

螺牙規格:德制螺牙(DIN40430),美制螺牙(NPT),英制螺牙（G）。

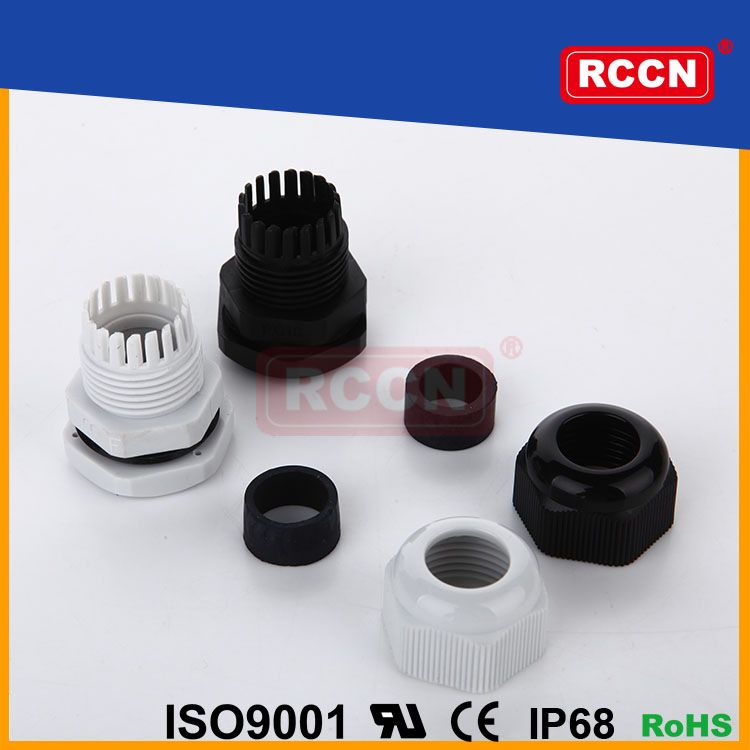

產品材質:A.C.D.F部位均采用環保尼龍66(NYLON66)原料制成.B,E采用耐油丁腈橡膠制成。
產品認證:歐洲CE, 歐洲環保SGS,REACH。
防火等級:UL94V-2。
防護等級:在規定的卡口范圍內,并使用防水墊片及夾緊圈旋緊迫緊頭,達到IP67。
顏色種類:灰白色、黑色。

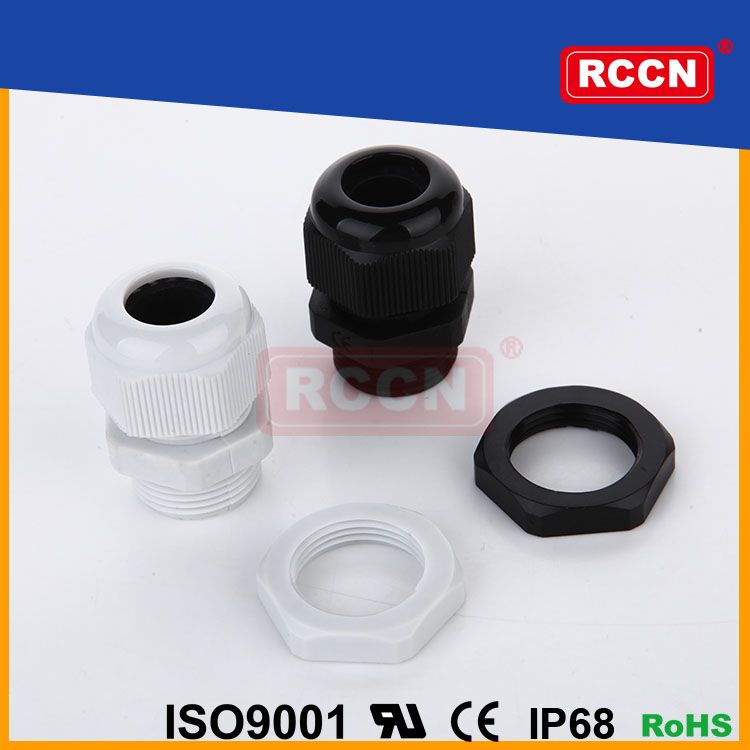

使用方法:先將本體穿于機板,再以螺母扭緊固定,線纜穿過迫緊頭,扭緊迫緊頭將其固定。
工作溫度:靜態-40°C至85°C。
產品特性:夾緊爪與夾緊圈一體成型之設計,配合迫緊頭裝配省時便利,夾緊電纜范圍大,抗拉力強, 可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑。應用于電纜出線端的固定保護及密封防塵水。
更多選擇:加長型螺紋適用于厚機板。
備注:本品深灰色交期需確認,默認配平墊片,O形圈為選購品。
目錄頁碼:A21

型號 Item No			螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	螺紋長度Thread Length L1	板手Spanner size F	包裝Std.Pkg Pcs
灰白色White	黑色 Black	深灰色 Gray	螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	螺紋長度Thread Length L1	板手Spanner size F	包裝Std.Pkg Pcs
標準螺紋								100PCS
P-PG7W	P-PG7B	P-PG7G	PG7	3-6.5	12.5	8	15
P-PG9W	P-PG9B	P-PG9G	PG9	4-8	15.2	8	19
P-PG11W	P-PG11B	P-PG11G	PG11	5-10	18.6	8	22
P-PG13.5W	P-PG13.5B	P-PG13.5G	PG13.5	6-12	20.4	8	24
P-PG16W	P-PG16B	P-PG16G	PG16	10-14	22.5	9	27	50PCS
P-PG21W	P-PG31B	P-PG21G	PG21	13-18	28.3	11	33	50PCS
P-PG29W	P-PG29B	P-PG29G	PG29	18-25	37.0	11	42	25PCS
P-PG36W	P-PG36B	P-PG36G	PG36	22-32	47.0	13	52	10PCS
P-PG42W	P-PG42B	P-PG42G	PG42	32-38	54.0	14	60
P-PG48W	P-PG48B	P-PG48G	PG48	37-44	59.3	15	65
長螺紋								100PCS
P-PG9LW	P-PG9LB	P-PG9LG	PG9LG	4-8	15.2	15	19
P-PG11LW	P-PG11LB	P-PG11LG	PG11LG	5-10	18.6	15	22
P-PG13.5LW	P-PG13.5LB	P-PG13.5LG	PG13.5LG	6-12	20.4	14	24
P-PG16LW	P-PG16LB	P-PG16LG	PG16LG	10-14	22.5	15	27	50PCS
P-PG21LW	P-PG21LB	P-PG21LG	PG21LG	13-18	28.3	15	33	50PCS

型號 Item No		螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	螺紋長度Thread Length L1	板手 Spanner size F	包裝 Std.Pkg Pcs
灰白色 White	黑色 Black	螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	螺紋長度Thread Length L1	板手 Spanner size F	包裝 Std.Pkg Pcs
P-NPT							100PCS
P-NPT1/2W	P-NPT1/2B	NPT1/2''	6-12	21.223	13	24
P-NPT3/4W	P-NPT3/4B	NPT3/4''	13-18	26.568	15	33
P-NPT1W	P-NPT1B	NPT1"	18-25	33.227	16	42	25PCS
P-NPT1-1/4W	P-NPT1-1/4B	NPT1-1/4"	22-32	41.984	15	50	25PCS
P-NPT1-1/2W	P-NPT1-1/2B	NPT1-1/2"	32-38	48.053	20	61	10PCS
P-NPT2W	P-NPT2B	NPT2"	34-44	60.091	20	65	10PCS
P-G
P-G1/2W	P-G1/2B	G1/2"	6-12	20.9	9	24	100PCS
P-G3/4W	P-G3/4B	G3/4"	13-18	26.4	11	33	25PCS
P-G1W	P-G1B	G1"	18-25	33.2	11	42	10PCS
P-G2W	P-G2B	G2"	37-44	59.6	15	65	10PCS
