日成：產品目錄 >>電纜接頭金屬接頭 >>日成SBG型銅制防水金屬軟管接頭

日成SBG型銅制防水金屬軟管接頭

金屬軟管詳細規格參考A74頁
螺紋標準及開孔數據參考A24頁
目錄頁碼：A43頁

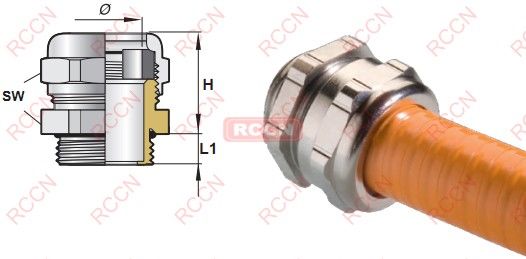

型號Item No.	螺紋長度 Thread Length L1	夾緊范圍 hose Seal Φ	配套金屬軟管 MCR	配套螺母上限板厚 +Nut Max platethick	接合長度 Joint Length H	板手 Spanner SW A/F	包裝 Std.Pkg. pcs
公制螺紋 M
SBG-M16×1.5-15	8	9-15	MCR-03	≤4.5	21	22/22	100PCS
SBG-M18×1.5-17	8	12-17	MCR-04	≤4.5	21	24/24	100PCS
SBG-M20×1.5-22	8	16-22	MCR-05	≤4.5	23	30/30	50PCS
SBG-M25×1.5-25	9	19-25	MCR-06	≤4.5	23	30/30
SBG-M32×1.5-31	11	24-31	MCR-08	≤5.5	26	36/36
SBG-M40×1.5-39	11	33-39	MCR-10	≤5.5	27	50/50	10PCS
SBG-M50×1.5-45	11	37-45	MCR-12	≤5.5	28	54/54
SBG-M63×1.5-58	14	50-58	MCR-16	≤9	30	68/68
德制螺紋 PG
SBG-PG9-15	8	9-15	MCR-03	≤4.5	21	22/22	100PCS
SBG-PG11-17	8	12-17	MCR-04	≤4.5	21	24/24	100PCS
SBG-PG13.5-22	8	16-22	MCR-05	≤4.5	23	30/30	50PCS
SBG-PG21-25	9	19-25	MCR-06	≤4.5	23	30/30
SBG-PG21-31	11	24-31	MCR-08	≤5.5	26	36/36
SBG-PG29-39	11	33-39	MCR-10	≤5.5	27	50/50	10PCS
SBG-PG36-45	11	37-45	MCR-12	≤5.5	28	54/54
SBG-PG48-58	14	50-58	MCR-16	≤9	30	68/68
美制螺紋 NPT
SBG-NPT3/8-15	8	9-15	MCR-03	≤4.5	21	22/22	100PCS
SBG-NPT3/8-17	8	12-17	MCR-04	≤4.5	21	24/24	100PCS
SBG-NPT1/2-22	8	16-22	MCR-05	≤4.5	23	30/30	50PCS
SBG-NPT3/4-25	9	19-25	MCR-06	≤4.5	23	30/30
SBG-NPT1-31	11	24-31	MCR-08	≤5.5	26	36/36
SBG-NPT1-1/4-39	11	33-39	MCR-10	≤5.5	27	50/50	10PCS
SBG-NPT1-1/2-45	11	37-45	MCR-12	≤5.5	28	54/54
SBG-NPT2-58	14	50-58	MCR-16	≤9	30	68/68
英制螺紋 G
SBG-G3/8-15	8	9-15	MCR-03	≤4.5	21	22/22	100PCS
SBG-G3/8-17	8	12-17	MCR-04	≤4.5	21	24/24	100PCS
SBG-G1/2-22	8	16-22	MCR-05	≤4.5	23	30/30	50PCS
SBG-G3/4-25	9	19-25	MCR-06	≤4.5	23	30/30
SBG-G1-31	11	24-31	MCR-08	≤5.5	26	36/36
SBG-G1-1/4-39	11	33-39	MCR-10	≤5.5	27	50/50	10PCS
SBG-G1-1/2-45	11	37-45	MCR-12	≤5.5	28	54/54
SBG-G2-58	14	50-58	MCR-16	≤9	30	68/68
