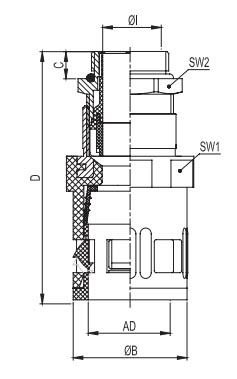

帶鎖緊金屬螺紋軟管接頭 BGQMZ

螺紋規格: 公制螺紋(Metric)/德制螺紋(PG)/美制螺紋(NPT)
產品材質: 采用通過.認證尼龍66(NYLON66)原料制成,黃銅鍍鎳制成。
產品認證: 歐洲CE:EN50262
歐洲環保SGS
防火等級: .94V-2,低煙微鹵
顏色種類: 黑色B、灰色G.
工作溫度: -40度至85度
產品特性：帶鎖緊電纜功能
備注: 成品不帶防水墊片,需外購
訂貨需注明對應軟管BG的規格,如:BGQMZ-M12B BG-07

型號 Item No .	螺紋規格 Thread	對應軟管 Tubing outer AD	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length C	內孔徑 Smallest inner Φ1	外徑 Largest inner ΦB
黑色 Black	螺紋規格 Thread	對應軟管 Tubing outer AD	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length C	內孔徑 Smallest inner Φ1	外徑 Largest inner ΦB
公制螺紋BGQMZ-M
BGQMZ-M12B（BG07）	M12*1.5	BG-07	12	12-12.3	6	7	17.0
BGQMZ-M12B（BG10）	M12*1.5	BG-10	12	12-12.3	6	7	20.0
BGQMZ-M16B（BG10）	M16*1.5	BG-10	16	16-16.3	7	12	20.0
BGQMZ-M16B（BG12）	M16*1.5	BG-12	16	16-16.3	7	12	23.0
BGQMZ-M18B（BG10）	M18*1.5	BG-10	18	18-18.3	7	10	20.0
BGQMZ-M18B（BG12）	M18*1.5	BG-12	18	18-18.3	7	10	23.0
BGQMZ-M18B（BG15）	M18*1.5	BG-15	18	18-18.3	8	13	25.5
BGQMZ-M20B（BG10）	M20*1.5	BG-10	20	20-20.3	8	12	23.0
BGQMZ-M20B（BG12）	M20*1.5	BG-12	20	20-20.3	8	12	23.0
BGQMZ-M20B（BG15）	M20*1.5	BG-15	20	20-20.3	8	13	25.5
BGQMZ-M20B（BG17）	M20*1.5	BG-17	20	20-20.3	8	15	29.5
BGQMZ-M22B（BG17）	M22*1.5	BG-17	22	22-22.3	9	15	29.5
BGQMZ-M24B（BG17）	M24*1.5	BG-17	24	24-24.3	9	17	29.5
BGQMZ-M25B（BG17）	M25*1.5	BG-17	25	25-25.4	9	17	29.5
BGQMZ-M25B（BG23）	M25*1.5	BG-23	25	25-25.4	9	20	37.0
BGQMZ-M25LB（BG23）	M25*1.5	BG-23	25	25-25.4	15	20	37.0
BGQMZ-M25B（BG29）	M25*1.5	BG-29	25	25-25.4	9	20	37.0
BGQMZ-M27B（BG23）	M27*1.5	BG-23	27	27-27.4	9	23	37.0
BGQMZ-M30B（BG17）	M30*2.0	BG-17	30	30-30.4	9	23	37.0
BGQMZ-M30B（BG23）	M30*2.0	BG-23	30	30-30.4	9	23	37.0
BGQMZ-M32B（BG23）	M32*1.5	BG-23	32	32-32.4	9	30	37.0
BGQMZ-M32B（BG29）	M32*1.5	BG-29	32	32-32.4	9	30	44.0
BGQMZ-M33B（BG29）	M33*2.0	BG-29	33	33-33.4	9	30	44.0
BGQMZ-M36B（BG29）	M36*2.0	BG-29	36	36-36.4	9	30	44.0
BGQMZ-M40B（BG29）	M40*1.5	BG-29	40	40-40.4	9	35	51.5
BGQMZ-M40B（BG36）	M40*1.5	BG-36	40	40-40.4	9	35	51.5
BGQMZ-M48B（BG36）	M48*2.0	BG-48	48	48-48.4	9	35	51.5
BGQMZ-M50B（BG36）	M50*1.5	BG-50	50	50-50.4	9	35	51.5
BGQMZ-M50B（BG48）	M50*1.5	BG-50	50	50-50.4	9	36	51.5
BGQMZ-M56B（BG48）	M56*1.5	BG-56	56	56-56.4	14	36	51.5
BGQMZ-M63B（BG48）	M63*1.5	BG-63	63	63-63.4	14	48	65.5
BGQMZ-M64B（BG48）	M64*1.5	BG-64	64	64-64.4	14	48	65.5
