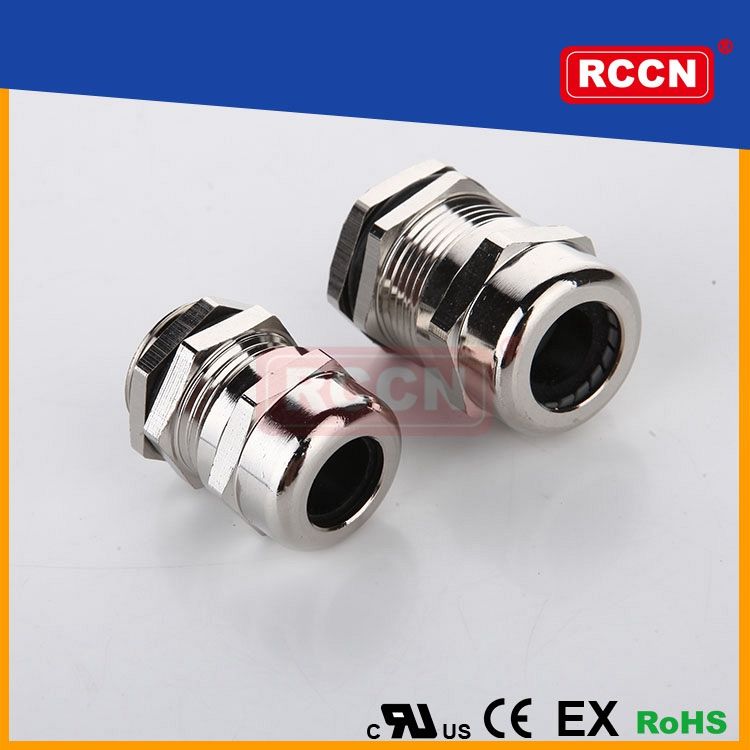

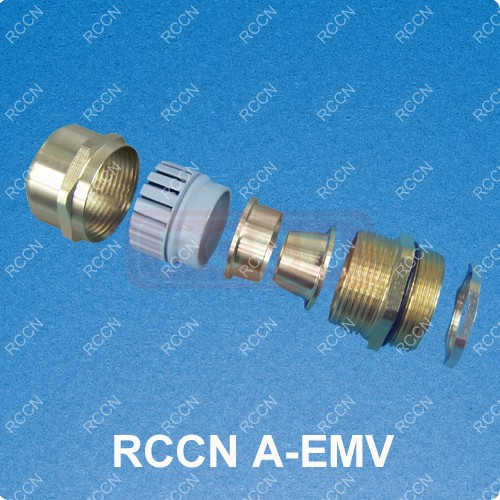

日成A-EMV防電磁金屬接頭

螺牙規格:公制螺牙(Metric)。

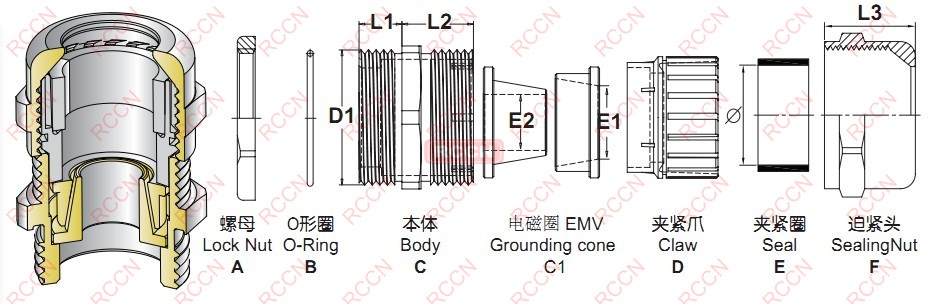

產品材質:A.C.D.G部位均采用黃銅鍍鎳制成.E采用PA制成.B.F采用耐老化硅橡膠制成。
產品認證:歐洲CE,防爆EX認證。
工作溫度:靜態-50°C至150°C
防護等級:在規定的卡口范圍內,并使用防水O形圈及夾緊圈旋緊迫緊頭,達到IP68。
產品特性:特殊夾緊爪與夾緊圈凹凸相扣之設計,配合迫緊頭裝配省時便利,夾緊電纜范圍大,抗拉力特強, 可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑。應用于電纜出線端的固定保護及密封防塵水。
說明:本系列特適合要求較高環境使用，金屬件和橡膠均加厚型設計,高強度。

默認配螺母是平面螺母。如要防電磁螺母需另購

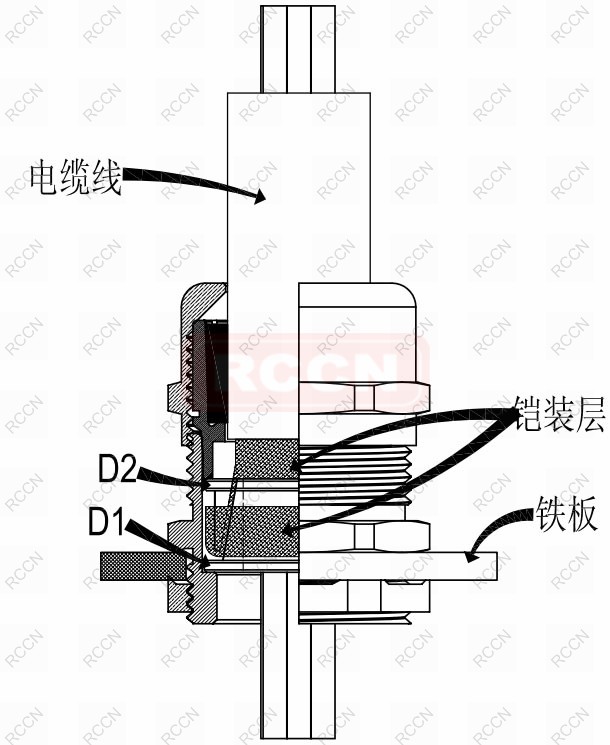

EMV防電磁雙銅圈結構設計
目錄頁碼：30頁

型號 Item No	適用電纜 Cable Range	螺紋長度 Thread Length L1	適用范圍 Screen Cone E1/E2	接合長度 Joint Length L2+L3	板手 Spanner size A&F	包裝 Std.Pkg. pcs
公制螺紋M
A-M10*1.5EMV-6.5	3-6.5	6	≤2.5	19	14/14	100PCS
A-M12*1.5EMV-6.5	3-6.5	6	≤2.5	19	14/14
A-M14*1.5EMV-6.5	3-6.5	6	≤2.5	19	18/14
A-M14*1.5EMV-8	4-8	7	≤3.5	19	18/18
A-M16*1.5EMV-8	4-8	7	≤3.5	20	18/18
A-M16*1.5EMV-10	5-10	7	≤3.5	22	20/20
A-M18*1.5EMV-10	5-10	7	≤3.5	22	20/20
A-M18*1.5EMV-12	6-12	7	≤3.5	23	22/22
A-M20*1.5EMV-12	6-12	8	≤4.5	23	22/22
A-M20*1.5EMV-14	10-14	8	≤4.5	23	24/24
A-M22*1.5EMV-12	6-12	8	≤4.5	23	24/22
A-M22*1.5EMV-14	10-14	8	≤4.5	23	24/24
A-M24*1.5EMV-14	10-14	8	≤4.5	23	28/24	50PCS
A-M25*1.5EMV-14	10-14	9	≤4.5	23	28/24
A-M25*1.5EMV-17	11-17	9	≤4.5	23	28/28
A-M25*1.5EMV-18	13-18	9	≤4.5	23	30/30
A-M27*1.5EMV-17	11-17	9	≤4.5	23	30/28
A-M27*2.0EMV-17	11-17	9	≤4.5	23	30/28
A-M27*1.5EMV-18	13-18	9	≤4.5	23	30/30
A-M27*2.0EMV-18	13-18	9	≤5.5	23	30/30
A-M30*2.0EMV-18	13-18	11	≤5.5	32	36/30
A-M30*2.0EMV-21	15-21	11	≤5.5	32	36/36
A-M30*2.0EMV-25	18-25	11	≤5.5	32	40/40
A-M32*1.5EMV-18	13-18	11	≤5.5	32	34/30
A-M32*1.5EMV-21	15-21	11	≤5.5	32	36/36
A-M32*1.5EMV-25	18-25	11	≤5.5	32	40/40
A-M33*2.0EMV-18	13-18	11	≤5.5	32	34/30
A-M33*2.0EMV-21	18-25	11	≤5.5	32	36/36
A-M33*2.0EMV-25	15-21	11	≤5.5	32	40/40
A-M36*2.0EMV-25	18-21	11	≤5.5	32	40/40	5PCS
A-M36*2.0EMV-28	19-28	11	≤5.5	32	44/44
A-M40*1.5EMV-25	18-25	11	≤5.5	32	44/40
A-M40*1.5EMV-28	19-28	11	≤5.5	32	44/44
A-M40*1.5EMV-32	22-32	11	≤5.5	32	50/50
A-M42*2.0EMV-32	22-32	11	≤5.5	32	50/50
A-M48*2.0EMV-32	22-32	11	≤5.5	32	50/50
A-M48*2.0EMV-38	30-38	11	≤5.5	38	58/58
A-M50*1.5EMV-32	22-32	11	≤5.5	38	54/50
A-M50*1.5EMV-38	30-38	11	≤5.5	38	58/58
A-M54*2.0EMV-38	30-38	11	≤5.5	38	58/58
A-M56*2.0EMV-38	330-38	11	≤5.5	38	58/58
A-M60*2.0EMV-44	34-44	14	≤8.5	38	64/64
A-M63*1.5EMV-44	34-44	14	≤8.5	38	68/64
A-M64*2.0EMV-44	34-44	14	≤8.5	45	68/64
A-M72*2.0EMV-55	42-52	15	≤9.5	45	81/81	1PCS
A-M75*1.5EMV-55	42-52	15	≤9.5	50	81/81
A-M80*2.0EMV-60	50-60	20	≤13.5	50	86/86
A-M88*2.0EMV-70	60-70	20	≤13.5	50	96/96
A-M100*2.0EMV-80	70-80	20	≤13.5	50	110
A-M110-2.0-90	80-90	20	≤13.5	50	125
A-M125*2.0EMV-100	90-100	20	≤13.5	50	135
德制螺紋 PG
A-PG7EMV-6.5	3-6.5	6	≤2.5	19	14/14	100PCS
A-PG9EMV-8	4-8	7	≤3.5	20	18/18
A-PG9EMV-10	5-10	7	≤3.5	22	20/20
A-PG11EMV-10	5-10	7	≤3.5	23	20/20
A-PG11EMV-12	6-12	7	≤3.5	23	22/22
A-PG13.5EMV-12	6-12	8	≤4.5	23	22/22
A-PG13.5EMV-14	10-14	8	≤4.5	23	24/24
A-PG16EMV-14	10-14	9	≤4.5	23	24/24
A-PG16EMV-17	11-17	9	≤4.5	23	28/28	50PCS
A-PG21EMV-18	13-18	9	≤5.5	23	30/30
A-PG21EMV-21	15-21	11	≤5.5	32	36/36
A-PG29EMV-25	18-25	11	≤5.5	32	40/40	5PCS
A-PG29EMV-28	19-28	11	≤5.5	32	44/44
A-PG36EMV-32	22-32	11	≤5.5	32	50/50
A-PG36EMV-38	30-38	11	≤5.5	32	58/58
A-PG42EMV-38	30-38	11	≤5.5	38	58/58
A-PG48EMV-44	34-44	14	≤8.5	38	64/64
美制螺紋NPT
A-NPT1/4EMV-6.5	3-6.5	6	≤2.5	19	14/14	100PCS
A-NPT3/8EMV-8	4-8	7	≤3.5	20	18/18
A-NPT3/8EMV-10	5-10	7	≤3.5	22	20/20
A-NPT1/2EMV-12	6-12	8	≤4.5	23	22/22
A-NPT1/2EMV-14	10-14	8	≤4.5	23	24/24
A-NPT3/4EMV-14	10-14	9	≤4.5	23	28/24	50PCS
A-NPT3/4EMV-17	11-17	9	≤4.5	23	30/28
A-NPT3/4EMV-18	13-18	9	≤4.5	23	30/30
A-NPT1EMV-18	13-18	11	≤5.5	32	36/30
A-NPT1EMV-21	15-21	11	≤5.5	32	36/36
A-NPT1EMV-25	18-25	11	≤5.5	32	40/40
A-NPT1-1/4EMV-25	18-25	11	≤5.5	32	44/40	5PCS
A-NPT1-1/4EMV-28	19-28	11	≤5.5	32	44/44
A-NPT1-1/4EMV-32	22-32	11	≤5.5	32	50/50
A-NPT1-1/2EMV-32	22-32	11	≤5.5	32	50/50
A-NPT1-1/2EMV-38	30-38	11	≤5.5	32	58/58
A-NPT2EMV-44	34-44	14	≤8.5	38	64/64
A-NPT2-1/2EMV-55	42-52	15	≤9.5	50	81/81	1PCS
A-NPT3EMV-70	60-70	20	≤13.5	50	96/96
A-NPT3-1/2EMV-80	70-80	20	≤13.5	50	110
英制螺紋G
A-G1/4EMV-6.5	3-6.5	6	≤2.5	19	14/14	100PCS
A-G3/8EMV-8	4-8	7	≤3.5	20	18/18
A-G3/8EMV-10	5-10	7	≤3.5	22	18/18
A-G1/2EMV-12	6-12	8	≤4.5	23	22/22
A-G1/2EMV-14	10-14	8	≤4.5	23	24/24
A-G3/4EMV-14	10-14	9	≤4.5	23	28/24	50PCS
A-G3/4EMV-17	11-17	9	≤4.5	23	30/28
A-G3/4EMV-18	13-18	9	≤4.5	23	30/30
A-G1EMV-18	13-18	11	≤5.5	32	36/30
A-G1EMV-21	15-21	11	≤5.5	32	36/36
A-G1EMV-25	18-25	11	≤5.5	32	40/40
A-G1-1/4EMV-25	18-25	11	≤5.5	32	44/40	5PCS
A-G1-1/4EMV-28	19-28	11	≤5.5	32	44/44
A-G1-1/4EMV-32	22-32	11	≤5.5	32	50/50
A-G1-1/2EMV-32	22-32	11	≤5.5	32	50/50
A-G1-1/2EMV-38	30-38	11	≤5.5	32	58/58
A-G2EMV-44	34-44	14	≤8.5	38	64/64
A-G2-1/2EMV-55	42-52	15	≤9.5	50	81/81	1PCS
A-G3EMV-70	60-70	20	≤13.5	50	96/96
A-G3-1/2EMV-80	70-80	20	≤13.5	50	110
