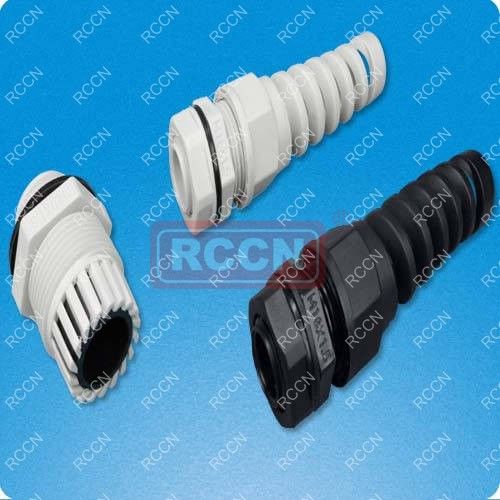

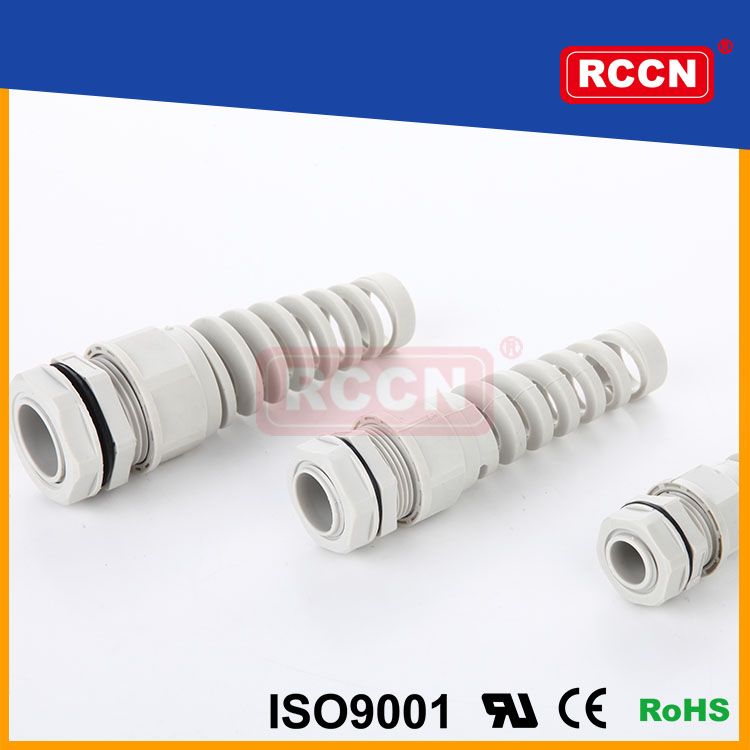

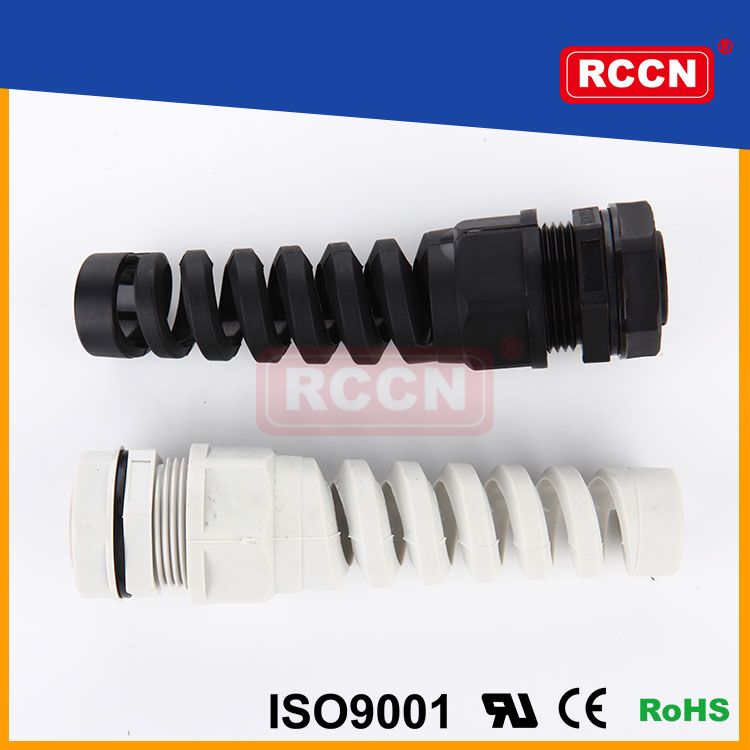

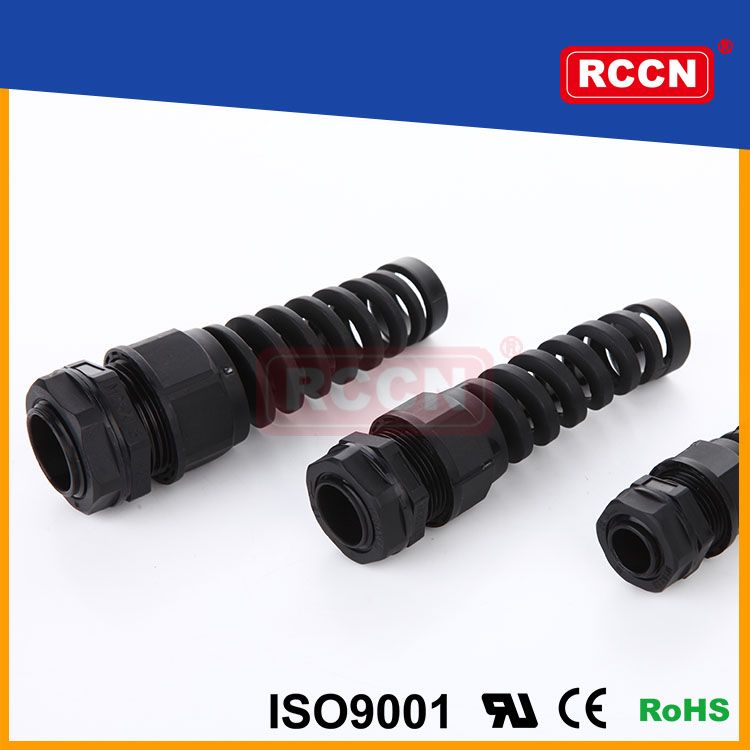

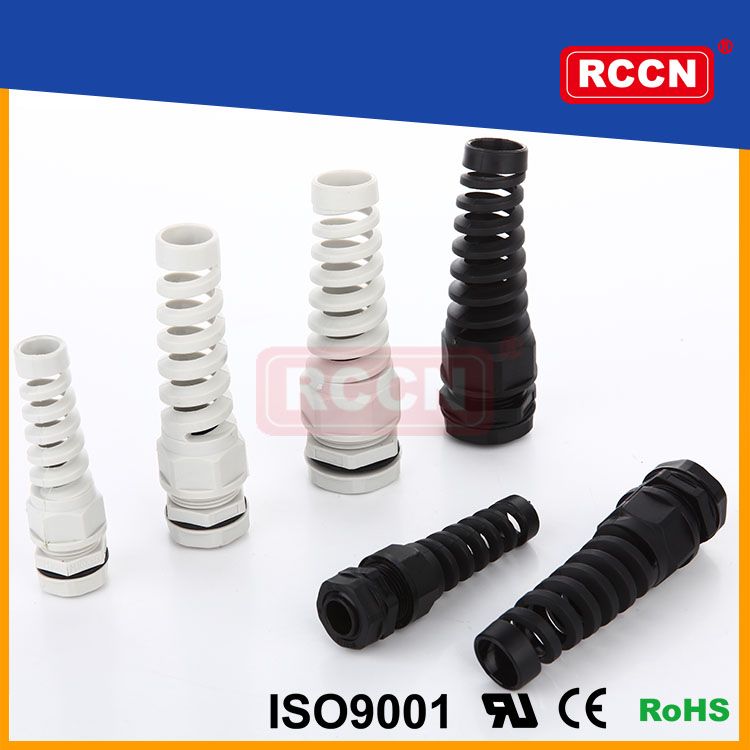

日成MGB-SR耐扭電纜接頭

螺牙規格:公制螺牙(Metric),德制螺牙(DIN PG),美制螺牙(NPT),英制螺牙（G）。
螺牙規格:公制螺牙(Metric),德制螺牙(DIN PG),美制螺牙(NPT),英制螺牙（G）。

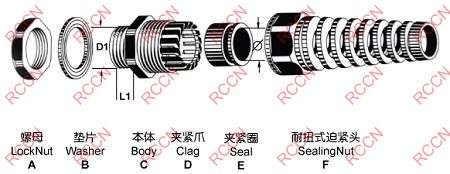

產品材質:A.C.D.F部位均采用環保尼龍66(NYLON66)原料制成.B.E采用耐老化橡膠材質。
產品認證:歐洲CE, 歐洲環保SGS,REACH,REACH。
防火等級:UL94V-2。
工作溫度:靜態-50°C至150°C。
防護等級:在規定的卡口范圍內,并使用防水墊片及夾緊圈旋緊迫緊頭,達到IP68。
顏色種類:淺灰色(RAL7035)、黑色(RAL9005)。
產品特性:本產品迫緊頭為螺旋式結構，用于手控或移動設備防電纜過度彎曲損壞電纜設
              計用。夾緊爪與夾緊圈一體成型之設計,配合防松迫緊頭裝配省時便利,夾緊電
              纜范圍大,固定電纜抗拉力超強, 氣密性更完美,可沉于水下持續防水、水上防塵、
              戶外耐老化UV過1000小時，耐化學物質與一般溶劑。
使用方法:先將本體穿于機板,再以螺母扭緊固定,線纜穿過迫緊頭,扭緊迫緊頭將其固定。
更多選擇:可根據用戶要求訂制不同的夾緊圈孔徑。

目錄頁碼：A14

型號 Item No.		螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板口徑 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanne r size A&F
黑色 Black	灰白色 White	螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板口徑 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanne r size A&F
MGB12S-06-SRB	MGB12S-06-SRG	M12*1.5	3-6	12	12-12.3	8.5	18/19
MGB16-10-SRB	MGB16-10-SRG	M16*1.5	4-10	16	16-16.3	10	22/22
MGB20-14-SRB	MGB20-14-SRG	M20*1.5	8.5-14	20	20-20.3	11	33/27
MGB25-18-SRB	MGB25-18-SRG	M25*1.5	12.5-18	25	25-25.3	11.5	33/33
MGB12L-07-SRB	MGB12L-07-SRG	M12*1.5	3-8	12	12-12.3	15	18/19
MGB16L-10-SRB	MGB16L-10-SRG	M16*1.5	4-10	16	16-16.3	15	22/22
MGB20L-14-SRB	MGB20L-14-SRG	M20*1.5	8.5-14	20	20-20.3	15	33/27
MGB25L-18-SRB	MGB25L-18-SRG	M25*1.5	12.5-18	25	25-25.3	15	33/33
德制螺牙PG
PGB7S-06-SRB	PGB7S-06-SRG	PG7	3-6	12.5	12.5-12.8	8	18/19
PGB9-08-SRB	PGB9-08-SRG	PG9	4-8	15.2	15.2-15.5	10	22/20
PGB11-10-SRB	PGB11-10-SRG	PG11	5-10	18.6	18.6-18.9	10	22/22
PGB13.5-12-SRB	PGB13.5-12-SRG	PG13.5	6-12.5	20.4	20.4-20.7	10	24/22
PGB16-14-SRB	PGB16-14-SRG	PG16	8.5-14	22.5	22.5-22.8	10.8	33/35
PGB21-18-SRB	PGB21-18-SRG	PG21	12.5-18	28.3	28.3-28.7	12	33/27
美制螺牙NPT
NGB3/8-10-SRB	NGB3/8-10-SRG	NPT3/8	5-10	16.6	16.6-16.9	10	62/62
NGB1/2-12-SRB	NGB1/2-12-SRG	NPT1/2	6-12.5	20.9	20.9-21.3	10	75/65
NGB3/4-18-SRB	NGB3/4-18-SRG	NPT3/4	12.5-18	26.4	26.4-26.6	12	18/19
英制螺牙G
GGB3/8-10-SRB	GGB3/8-10-SRG	G3/8	5-10	16.6	16.6-16.9	10	62/62
GGB1/2-12-SRB	GGB1/2-12-SRG	G1/2	6-12.5	20.9	20.9-21.3	10	75/65
GGB3/4-18-SRB	GGB3/4-18-SRG	G3/4	12.5-18	26.4	26.4-26.6	12	18/19
