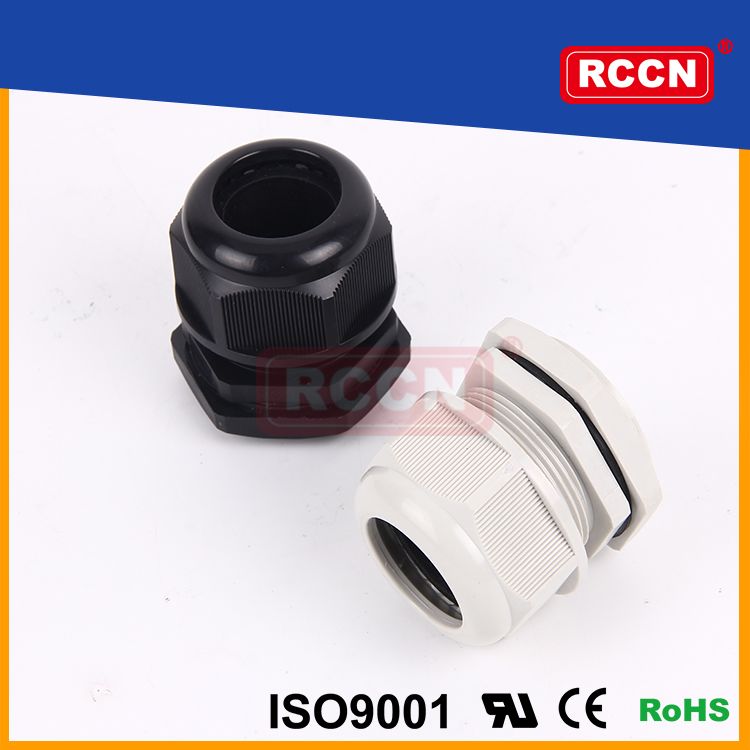

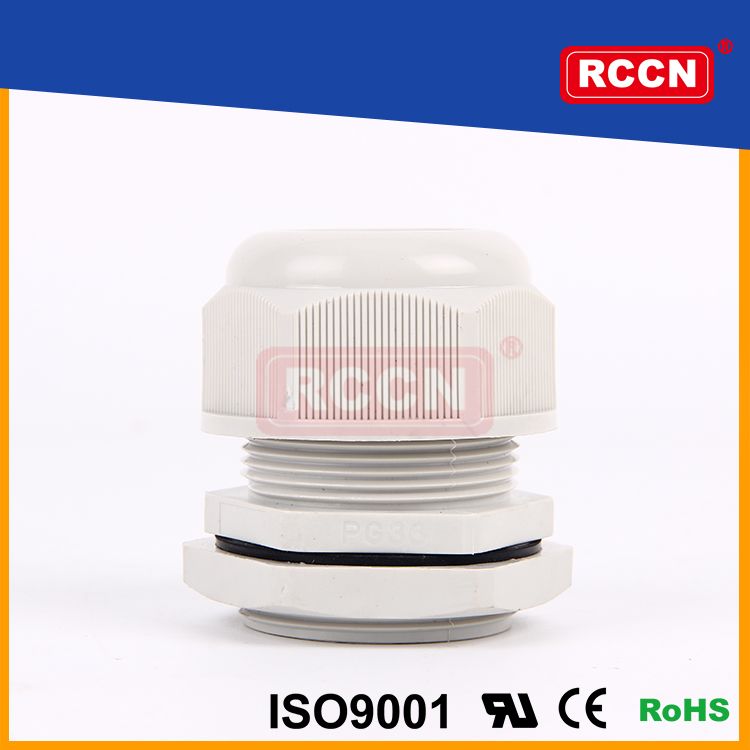

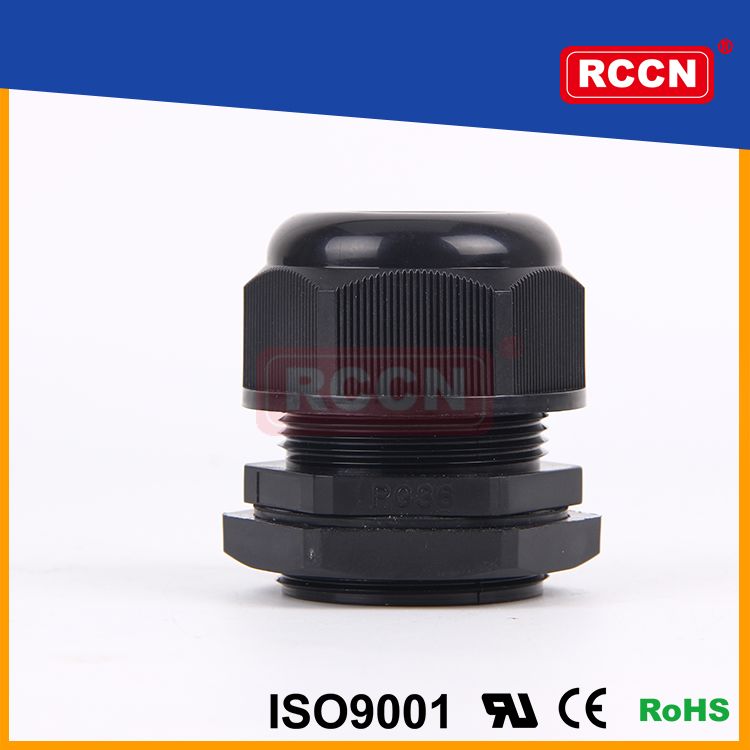

日型PGB電纜防水接頭

螺牙規格:德制螺牙(DIN STANDARD),美制螺牙(NPT),英制螺牙（G）。
產品材質:A.C.E.F部位均采用環保尼龍66(NYLON66)原料制成.B.D采用耐老化
               橡膠材質。
產品認證:UL/CUL:E348185,歐洲CE, 歐洲環保SGS,REACH,REACH,防爆EX認證。
防火等級:UL94V-2。
工作溫度:靜態-50°C至150°C。
防護等級:在規定的卡口范圍內并使用防水墊片及夾緊圈旋緊迫緊頭,達到IP68。
顏色種類:淺灰色(RAL7035)、黑色(RAL9005)。
產品特性:夾緊爪與夾緊圈一體成型之設計,配合防松迫緊頭裝配省時便利,夾緊
               電纜范圍大,固定電纜抗拉力超強, 氣密性更完美,可沉于水下持續防
               水、水上防塵、戶外耐老化UV過1000小時，耐化學物質與一般溶劑。
使用方法:先將本體穿于機板,再以螺母扭緊固定,線纜穿過迫緊頭,扭緊迫緊頭將
               其固定。
更多選擇:可根據用戶要求訂制不同的夾緊圈孔徑。

目錄頁碼:A13

型號 Item No.		螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F	包裝 Std.Pkg pcs
黑色 Black	灰白色 White	螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F	包裝 Std.Pkg pcs
thread PG
PGB7S-06B	PGB7S-06G	PG7	2-6	12.5	12.5-12.8	8	17/15	100PCS
PGB7-07B	PGB7-07G	PG7	4-8	12.5	12.5-12.8	8	17/15	50PCS
PGB9-08B	PGB9-08G	PG9	4-8	15.2	15.2-15.8	10	22/19
PGB11-10B	PGB11-10G	PG11	5-10	18.6	18.6-18.9	10	24/22
PGB13.5-12B	PGB13.5-12G	PG13.5	6-12.5	20.4	20.4-20.7	10	27/24
PGB16-14B	PGB16-14G	PG16	8.5-14	22.5	22.5-22.8	10.8	30/27
PGB19-14B	PGB19-14G	PG19	6-14	23.5	24.1-24.5	11	33/27
PGB21-18B	PGB21-18G	PG21	12.5-18	28.3	28.3-28.7	12	36/33
PGB25-20B	PGB25-20G	PG25	14-20	30.1	30.1-30.3	13	36/37	20PCS
PGB29-25B	PGB29-25G	PG29	17-25	37.0	37.0-37.4	12	46/41	10PCS
PGB36-32B	PGB36-32G	PG36	24-32	47.0	47.0-47.4	14	57/52
PGB42-41B	PGB42-41G	PG42	30-41	54.0	54.0-54.4	15	64/62
PGB48-46B	PGB48-46G	PG48	35-46	59.3	59.3-59.7	15.5	70/65

thread NPT
NGB3/8-10B	NGB3/8-10G	NPT3/8	5-10	16.6	16.6-16.9	10	/22	50PCS
NGB1/2-12B	NGB1/2-12G	NPT1/2	6-12.5	20.9	20.9-21.3	10	/24	50PCS
NGB3/4-18B	NGB3/4-18G	NPT3/4	12.5-18	26.4	26.4-26.6	12	/33	20PCS
NGB1-25B	NGB1-25G	NPT1	17-25	33.2	33.2-33.4	15	/41	10PCS
NGB1-1/4-32B	NGB1-1/4-32G	NPT1-1/4	24-32	41.9	41.9-42.1	15	/52	10PCS

thread G
GGB3/8-10B	GGB3/8-10G	G3/8	5-10	16.6	16.6-16.9	10	22/22	50PCS
GGB1/2-12B	GGB1/2-12G	G1/2	6-12.5	20.9	20.9-21.3	10	27/24	50PCS
GGB3/4-18B	GGB3/4-18G	G3/4	12.5-18	26.4	26.4-26.6	12	36/33	20PCS
GGB1-25B	GGB1-25G	G1	17-25	33.2	33.2-33.4	15	46/41	10PCS
GGB1-1/4-32B	GGB1-1/4-32G	G1-1/4	24-32	41.9	41.9-42.1	15	57/52	10PCS

MGB雙孔型號

型號 Item No		螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板口徑 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F
黑色 Black	灰白色 White	螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板口徑 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F
2孔
MGB16-H2-04B	MGB16-H2-04G	M16*1.5	3-4.1	16	16-16.3	15	22/22
MGB20-H2-06B	MGB20-H2-06G	M20*1.5	4.3-6.1	20	20-20.3	15	27/27
MGB25-H2-09B	MGB25-H2-09G	M25*1.5	6.4-8.7	25	25-25.3	15	33/33
PGB9-H2-04B	PGB9-H2-04G	PG9	3-4.1	15.2	15.2-15.8	8.2	22/19
PGB13.5-H2-06B	PGB13.5-H2-06G	PG13.5	4.3-6.1	20.4	20.4-20.7	10	27/24
PGB16-H2-09	PGB16-H2-09G	PG16	6.4-8.7	22.5	22.5-22.8	10.8	30/27
