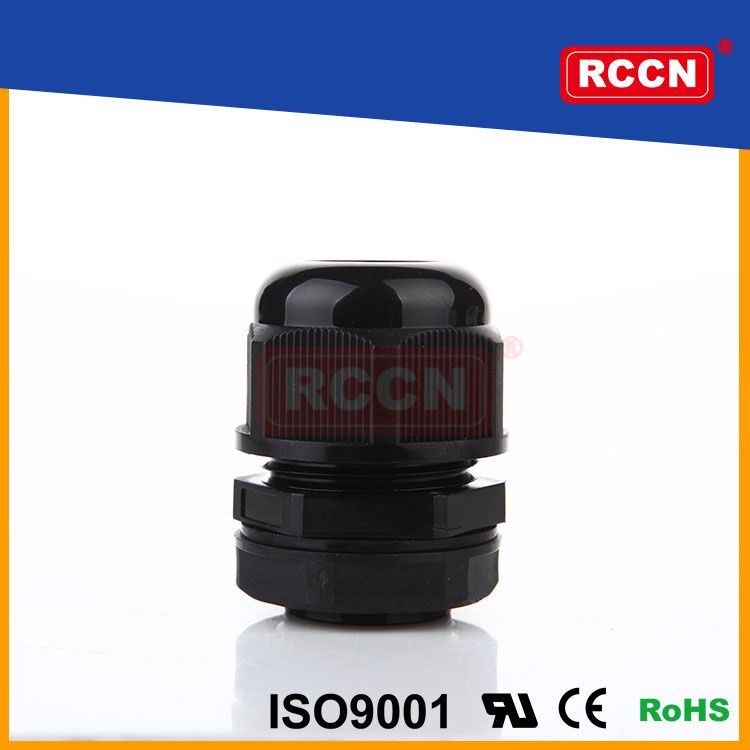

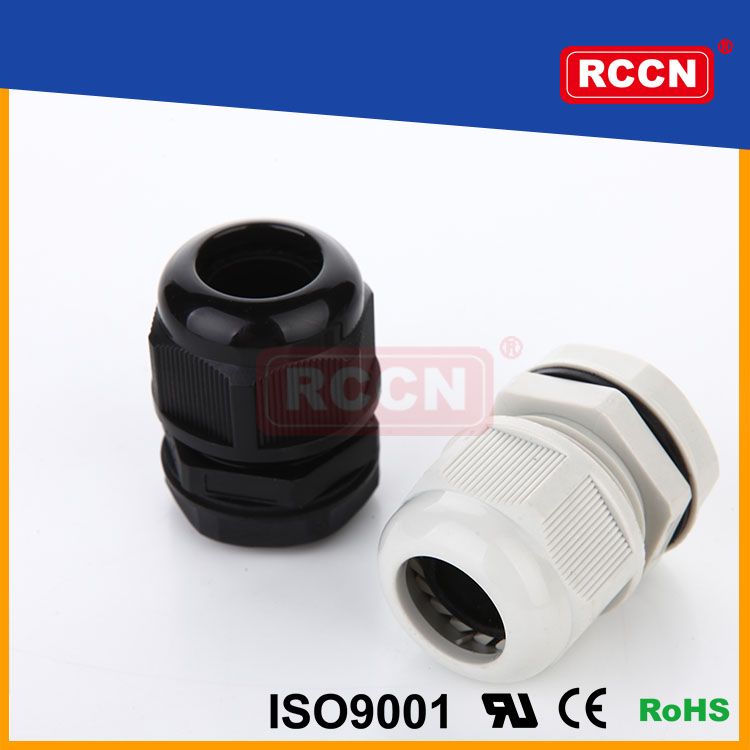

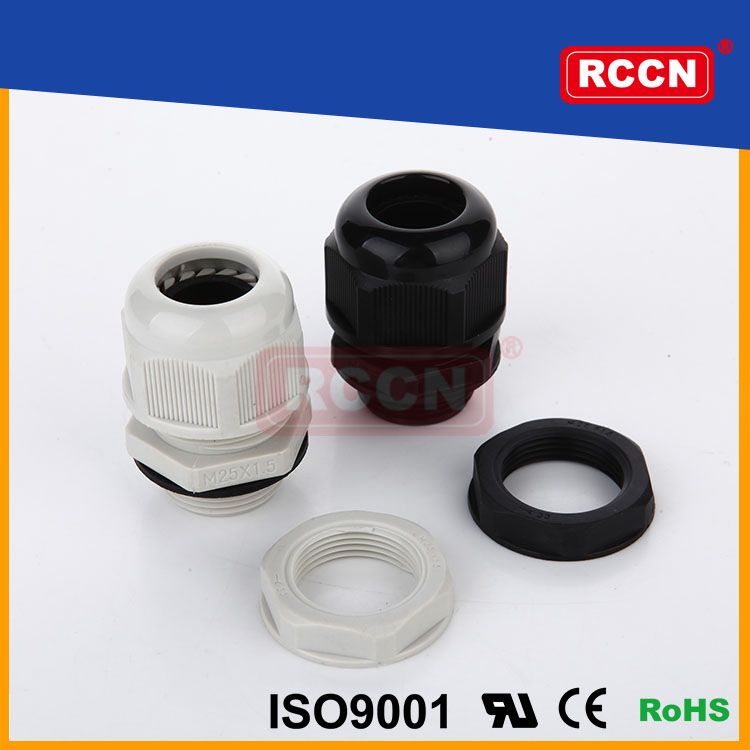

日成MGB型公制電纜接頭

螺牙規格:公制螺牙(Metric)。
產品材質:A.C.E.F部位均采用環保尼龍66(NYLON66)原料制成.B.D采用耐老化橡膠材質。
產品認證:UL/CUL,歐洲CE, 歐洲環保SGS,REACH,REACH,防爆EX認證。
防火等級:UL94V-2。
工作溫度:靜態-50°C至150°C。
防護等級:在規定的卡口范圍內,并使用防水墊片及夾緊圈旋緊迫緊頭,達到IP68。
顏色種類:淺灰色(RAL7035)、黑色(RAL9005)。
產品特性:夾緊爪與夾緊圈一體成型之設計,配合防松迫緊頭裝配省時便利,夾緊電纜范圍
大,固定電纜抗拉力超強, 氣密性更完美,可沉于水下持續防水、水上防塵、戶
外耐老化UV過1000小時，耐化學物質與一般溶劑。
使用方法:先將本體穿于機板,再以螺母扭緊固定,線纜穿過迫緊頭,扭緊迫緊頭將其固定。
更多選擇:可根據用戶要求訂制不同的夾緊圈孔徑。

目錄頁碼:A12

型號 Item No.		螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F	包裝 Std.Pkg pcs
黑色 Black	灰白色 White	螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F	包裝 Std.Pkg pcs
MGB10-06B	MGB10-06G	M10*1.5	2-6	10	10-10.3	8.5	15/13	100PCS
MGB12S-06B	MGB12S-06G	M12*1.5	2-6	12	12-12.3	8.5	18/15	50PCS
MGB12-07B	MGB12-07G	M12*1.5	3-8	12	12-12.3	8.5	18/19
MGB16S-08B	MGB16S-08G	M16*1.5	3-8	16	16-16.3	8.5	22/19
MGB16-10B	MGB16-10G	M16*1.5	4-10	16	16-16.3	10	22/22
MGB18-10B	MGB18-10G	M18*1.5	5-10	18	18-18.3	10	24/22
MGB20S-12B	MGB20S-12G	M20*1.5	5-12.5	20	20-20.3	11	27/24
MGB20-14B	MGB20-14G	M20*1.5	8.5-14	20	20-20.3	11	27/27
MGB25-18B	MGB25-18G	M25*1.5	12.5-18	25	25-25.3	11.5	33/33
MGB32-25B	MGB32-25G	M32*1.5	17-25	32	32-32.3	15	41/42	20PCS
MGB36-25B	MGB36-25G	M36*1.5	17-25	36	36-36.3	12	45/42
MGB40-32B	MGB40-32G	M40*1.5	23-32	40	40-40.3	15	50/52
MGB50-40B	MGB50-40G	M50*1.5	30-41	50	50-50.3	15	62/62	10PCS
MGB63-46B	MGB63-46G	M63*1.5	35-46	63	63-63.3	18	75/65	10PCS
MGB12SL-06B	MGB12SL-06G	M12*1.5	2-6	12	12-12.3	15	18/15	50PCS
MGB12L-07B	MGB12L-07G	M12*1.5	3-8	12	12-12.3	15	18/19
MGB16SL-08B	MGB16SL-08G	M16*1.5	3-8	16	16-16.3	15	22/19
MGB16L-10B	MGB16L-10G	M16*1.5	4-10	16	16-16.3	15	22/22
MGB18L-10B	MGB18L-10G	M18*1.5	5-10	18	18-18.3	15	24/22
MGB20L-14B	MGB20L-14G	M20*1.5	8.5-14	20	20-20.3	15	27/27
MGB25L-18B	MGB25L-18G	M25*1.5	12.5-18	25	25-25.3	15	33/33

MGB雙孔型號

型號 Item No		螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F	包裝 Std.Pkg pcs
黑色 Black	灰白色 White	螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F	包裝 Std.Pkg pcs
2孔
MGB16-H2-04B	MGB16-H2-04G	M16*1.5	3-4.1	16	16-16.3	15	22/22	50PCS
MGB20-H2-06B	MGB20-H2-06G	M20*1.5	4.3-6.1	20	20-20.3	15	27/27
MGB25-H2-09B	MGB25-H2-09G	M25*1.5	6.4-8.7	25	25-25.3	15	33/33
PGB9-H2-04B	PGB9-H2-04G	PG9	3-4.1	15.2	15.2-15.8	8.2	22/19
PGB13.5-H2-06B	PGB13.5-H2-06G	PG13.5	4.3-6.1	20.4	20.4-20.7	10	27/24
PGB21-H2-09	PGB21-H2-09G	PG21	6.4-8.7	28.3	28.3-28.7	12	33/27
