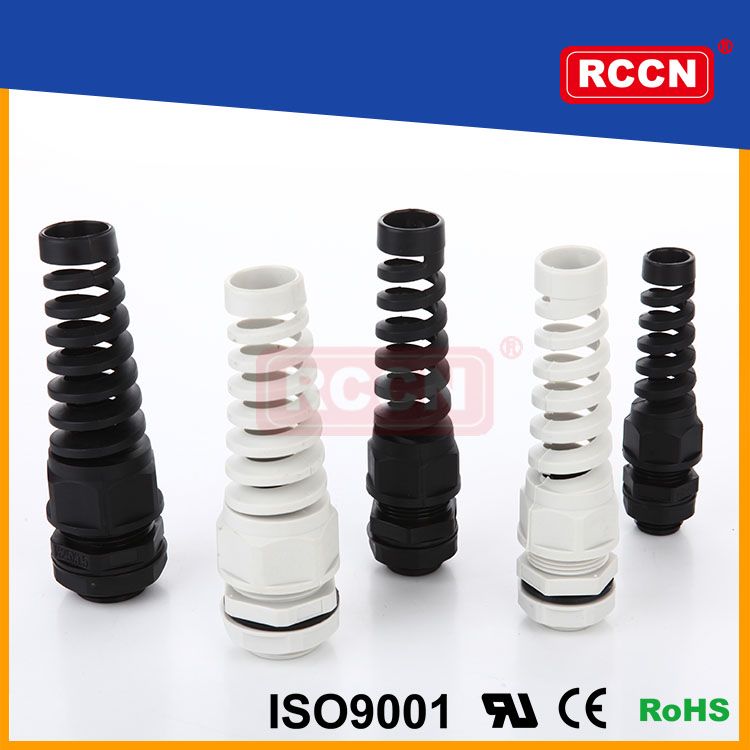

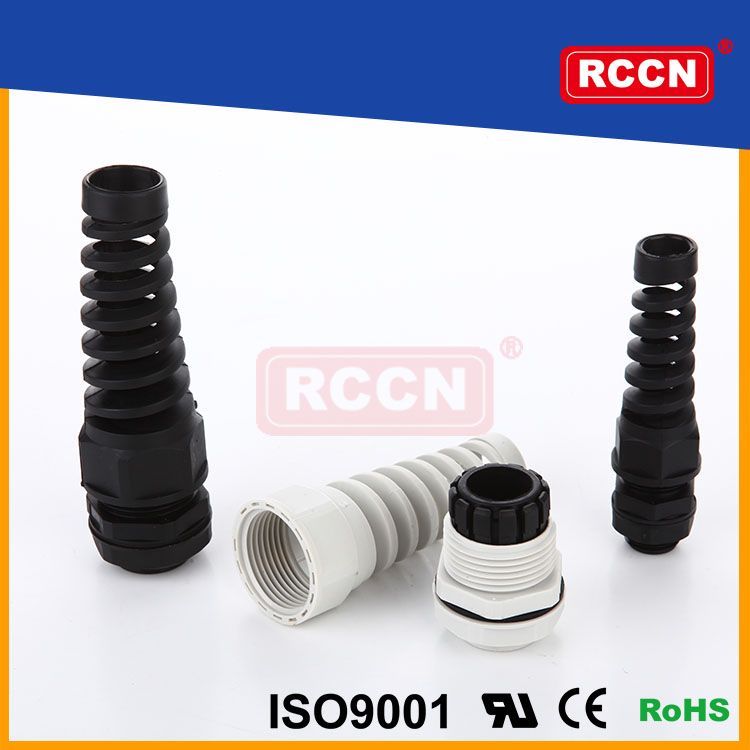

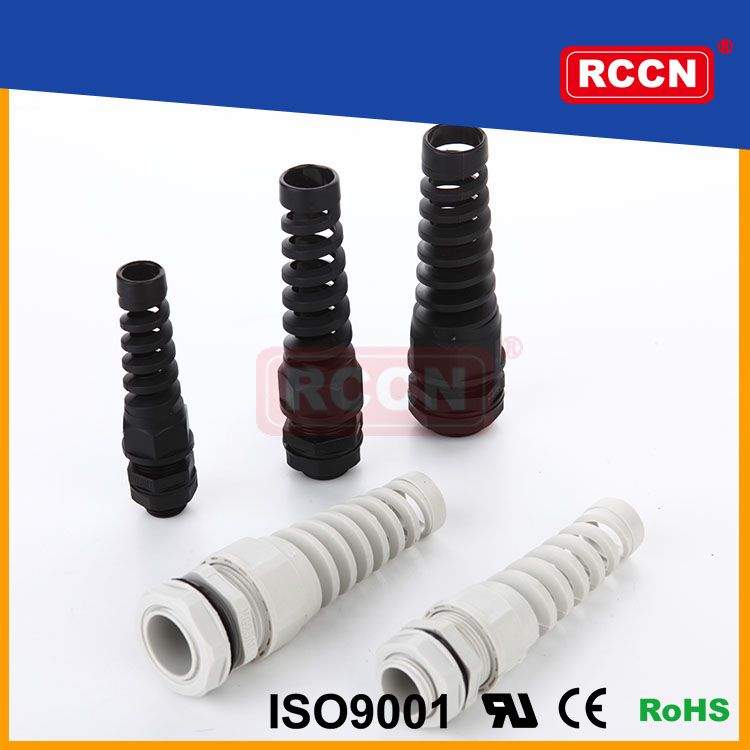

日成SRH型耐扭電纜接頭

螺牙規格:公制螺牙(metric/EN50262), 德制螺牙(DIN PG) ,美制螺牙(NPT)。
產品材質:A.C.D.F部位均采用環保尼龍66(NYLON66)原料制成.B,E硅橡膠制成。
產品認證:歐洲CE 歐洲環保SGS,REACH。
防火等級:UL94V-2。
工作溫度:靜態-50°C至200°C。
顏色種類:灰白色、黑色。
防護等級:在規定的卡口范圍內,并使用防水墊片及夾緊圈旋緊迫緊頭,達到IP68。
使用方法:先將本體穿于機板,再以螺母扭緊固定,線纜穿過迫緊頭,扭緊迫緊頭將其固定。
產品特性:本產品迫緊頭為螺旋式結構，用于手控或移動設備防電纜過度彎曲損壞電纜設計用。
應用于電纜出線端的固定保護及密封防塵水。
更多選擇:加長型螺紋適用于厚機板,另備多種范圍夾緊圈。
備注:本品適合使用環境和溫度有較高要求使用。備注:成品帶B部分防水墊片。
目錄頁碼:A8

型號 Item No		螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F	包裝 Std.Pkg Pcs
灰白色 White	黑色 Black	螺牙規格 Thread	適應電纜外徑 CableRange Φ	螺紋外徑 Thread O.D. D1	機板開孔 Panel Mounting Hole	螺紋長度 Thread Length L1	板手 Spanner size A&F	包裝 Std.Pkg Pcs
標準螺紋公制螺牙 METRIC								100PCS
AG-12SRWH	AG-12SRBH	M12*1.5	3-6.5	12	12-12.3	8	18/17
AG-16SRWH	AG-16SRBH	M16*1.5	4-8	16	16-16.3	8	22/20
AG-18SRWH	AG-18SRBH	M18*1.5	5-10	18	18-18.3	8	24/22
AG-20SRWH	AG-20SRBH	M20*1.5	6-12	20	20-20.3	9	27/24
AG-22SRWH	AG-22SRBH	M22*1.5	10-14	22	22-22.3	10	30/27
AG-25SRWH	AG-25SRBH	M25*1.5	13-18	25	25-25.4	10	35/34
AG-27SRWH	AG-27SRBH	M27*1.5	13-18	27	27-27.4	10	35/34
標準螺紋德制螺牙 PG								100PCS
PG-7SRWH	PG-7SRBH	PG7	3-6.5	12.5	12.5	8	18/17
PG-9SRWH	PG-9SRBH	PG9	4-8	15.2	15.2	8	22/20
PG-11SRWH	PG-11SRBH	PG11	5-10	18.6	18.6	8	24/22
PG-13.5SRWH	PG-13.5SRBH	PG13.5	6-12	20.4	20.4	9	27/24
PG-16SRWH	PG-16SRBH	PG16	10-14	22.5	22.5	10	30/27
PG-21SRWH	PG-21SRBH	PG21	13-18	28.3	28.3	10	36/34
長螺紋公制螺牙 METRIC								100PCS
AG-12SRLWH	AG-12SRLBH	M12	3-6.5	12	12-12.3	15	18/17
AG-16SRLWH	AG-16SRLBH	M16	4-8	16	16-16.3	15	22/20
AG-18SRLWH	AG-18SRLBH	M18	5-10	18	18-18.3	15	24/22
AG-20SRLWH	AG-20SRLBH	M20	6-12	20	20-20.3	15	27/24
AG-22SRLWH	AG-22SRLBH	M22	10-14	22	22-22.3	15	30/27
AG-25SRLWH	AG-25SRLBH	M25	13-18	25	25-25.4	15	35/34
長螺紋德制螺牙 PG								100PCS
PG-7SRLWH	PG-7SRLBH	PG7	3-6.5	12.5	12.5	15	18/17
PG-9SRLWH	PG-9SRLBH	PG9	4-8	15.2	15.2	15	22/20
PG-11SRLWH	PG-11SRLBH	PG11	5-10	18.6	18.6	15	24/22
PG-13.5SRLWH	PG-13.5SRLBH	PG13.5	6-12	20.4	20.4	15	27/24
PG-16SRLWH	PG-16SRLBH	PG16	10-14	22.5	22.5	15	30/27
PG-21SRLWH	PG-21SRLBH	PG21	13-18	28.3	28.3	15	36/34
長螺紋美制螺牙 NPT								100PCS
NPT3/8SRWH	NPT3/8SRBH	NPT3/8''	4-8	16.5	16.5	13	22/20
NPT1/2SRWH	NPT1/2SRBH	NPT1/2''	6-12	21.3	21.3	13	27/24
NPT3/4SRWH	NPT3/4SRBH	NPT3/4''	13-18	26.6	26.6	15	34/34
